Podsumowanie artykułu: A bezpiecznik transformatorowyto kompaktowe, ale krytyczne urządzenie zabezpieczające przeznaczone do odłączania transformatora od systemu elektroenergetycznego w przypadku wystąpienia nietypowych warunków prądowych. Odpowiednio dobrane bezpieczniki mogą ograniczyć energię zwarcia, zmniejszyć naprężenia termiczne i mechaniczne, zapobiec uszkodzeniom spowodowanym poważnymi awariami i pomóc w utrzymaniu stabilności otaczającej sieci dystrybucyjnej. W tym artykule wyjaśniono, jak działają bezpieczniki transformatorowe, gdzie są stosowane, jak wybrać odpowiedni typ i jakie praktyczne czynniki powinni wziąć pod uwagę inżynierowie projektując niezawodny system ochrony transformatora.
A bezpiecznik transformatorowyto element zabezpieczenia elektrycznego używany do odłączania transformatora, gdy prąd wzrośnie powyżej bezpiecznego stanu pracy. Jest powszechnie instalowany po stronie pierwotnej lub wysokiego napięcia transformatorów rozdzielczych, przekładników napięciowych, transformatorów zanurzonych w oleju, transformatorów suchych i powiązanego sprzętu średniego napięcia.
Podstawowa zasada jest prosta: bezpiecznik zawiera specjalnie zaprojektowany element topliwy, który reaguje na nadmierny prąd. Gdy natężenie prądu i wynikające z niego ogrzewanie przekraczają zaprojektowaną charakterystykę roboczą elementu, element topi się i przerywa obwód elektryczny. W zależności od konstrukcji bezpiecznika, środek gaszący łuk i struktura ograniczająca prąd pomagają następnie ugasić łuk elektryczny i kontrolować energię uwalnianą podczas przerwy.
Ta prosta zasada działania zapewnia ważną zaletę. Bezpiecznik transformatorowy nie wymaga skomplikowanego obwodu sterującego, aby spełniać swoją podstawową funkcję zabezpieczającą. Prawidłowo określony może szybko reagować na poważne awarie, zachowując jednocześnie stabilność podczas normalnej pracy transformatora.
W przypadku sieci dystrybucyjnych ma to znaczenie, ponieważ awaria transformatora może dotyczyć znacznie więcej niż jednego urządzenia. Poważna awaria wewnętrzna może uszkodzić uzwojenia, izolację, przepusty, kable lub rozdzielnicę i może spowodować długotrwałe przerwy w pracy innych obciążeń podłączonych do tej samej sieci.
W związku z tym bezpieczniki transformatorowe są zwykle uważane za część szerszej strategii ochrony, a nie za izolowany element. W zależności od instalacji mogą współpracować z wyłącznikami obciążenia, wyłącznikami nadprądowymi, ogranicznikami przepięć, przekaźnikami i urządzeniami ochronnymi strony wtórnej.
Działanie bezpiecznika transformatorowego można zrozumieć w kilku etapach.
W przypadku konstrukcji ograniczających prąd wysokiego napięcia proces przerywania może nastąpić niezwykle szybko. Celem nie jest po prostu otwarcie obwodu, ale zmniejszenie ilości energii zwarciowej docierającej do chronionego transformatora.
Jest to szczególnie ważne w przypadku zwarć o dużym natężeniu. Bez odpowiedniej ochrony powstały prąd może wytwarzać intensywne siły elektromagnetyczne i naprężenia termiczne w uzwojeniach transformatora. Szybka przerwa może zmniejszyć te naprężenia i zapobiec przekształceniu się stosunkowo zlokalizowanej usterki w rozległe uszkodzenie sprzętu.
Bezpiecznik transformatorowy może stawić czoła kilku nietypowym warunkom pracy, chociaż dokładna zdolność ochrony zależy od jego konstrukcji, wartości znamionowych, pozycji montażowej i koordynacji z innymi urządzeniami ochronnymi.
Zwarcia mogą wytwarzać prądy wielokrotnie większe niż normalny prąd obciążenia transformatora. Odpowiedni bezpiecznik wysokonapięciowy ograniczający prąd ma za zadanie przerywać takie prądy zwarciowe, zanim spowodują nadmierne uszkodzenia termiczne i mechaniczne.
Ciągłe lub powtarzające się przeciążenia mogą zwiększyć temperaturę transformatora i przyspieszyć starzenie się izolacji. Niektóre konstrukcje bezpieczników transformatorowych zapewniają ochronę przed przeciążeniem zgodnie z określoną charakterystyką czasowo-prądową, umożliwiając tymczasowe warunki pracy podczas odłączania obwodu, gdy utrzymuje się nienormalne przeciążenie.
Uszkodzenia uzwojenia, awaria izolacji i inne problemy wewnętrzne mogą powodować niebezpieczne warunki prądowe. Bezpiecznik pierwotny może odłączyć uszkodzony transformator od sieci dystrybucyjnej i ograniczyć skutki awarii.
Ochrona transformatora pomaga również chronić sprzęt znajdujący się przed nim i sąsiedni. Prawidłowo dobrany bezpiecznik może odizolować uszkodzony transformator bez niepotrzebnego odłączania zdrowych odcinków sieci.
Jednakże zabezpieczenia bezpiecznikowego nie należy postrzegać jako uniwersalnego zamiennika każdego innego urządzenia zabezpieczającego. Wymagania dotyczące ochrony transformatora różnią się w zależności od jego mocy, poziomu napięcia, układu uziemienia, poziomu uszkodzeń sieci i obowiązujących norm elektrycznych.
Różne transformatory wymagają różnych charakterystyk bezpieczników. Wybór bezpiecznika tylko dlatego, że jego napięcie i prąd wydają się podobne do parametrów znamionowych transformatora, może skutkować słabą ochroną lub uciążliwą pracą.
| Typ bezpiecznika | Typowe zastosowanie | Główna funkcja ochronna | Typowe rozważanie |
|---|---|---|---|
| Bezpiecznik ochronny PT | Przekładniki napięciowe i układy pomiarowe | Podstawowe zabezpieczenie zwarciowe | Niski prąd roboczy i precyzyjna charakterystyka ochrony |
| Bezpiecznik transformatorowy ograniczający prąd | Transformatory i rozdzielnice energetyczne średniego napięcia | Zabezpieczenie zwarciowe i wybrane zabezpieczenie przeciążeniowe | Przerywanie mocy i wydajność ograniczająca prąd |
| Bezpiecznik transformatorowy zanurzony w oleju | Transformatory olejowe rozdzielcze | Zabezpieczenie przed zwarciem i przeciążeniem | Kompatybilność z olejem, uszczelnienie, temperatura i struktura instalacji |
| Bezpiecznik zabezpieczający przed przeciążeniem | Transformatory zanurzone w oleju przy zmiennym obciążeniu | Termiczne zabezpieczenie przed przeciążeniem | Charakterystyka czasowo-prądowa i zachowanie termiczne transformatora |
Na przykład bezpieczniki ograniczające prąd wysokiego napięcia mogą być stosowane w rozdzielnicach średniego napięcia, jednostkach głównych pierścieniowych i prefabrykowanych podstacjach. Zastosowania w oleju wymagają dodatkowej uwagi, ponieważ bezpiecznik działa w środowisku, w którym izolacja, temperatura, ciśnienie, uszczelnienie i kompatybilność materiałowa wpływają na długoterminową wydajność.
Właściwy dobór jest jednym z najważniejszych czynników ochrony transformatora. Bezpiecznik musi pozostać stabilny w normalnych warunkach pracy, jednocześnie reagując wystarczająco szybko na nieprawidłowe prądy.
Przed określeniem bezpiecznika transformatora inżynierowie powinni ocenić następujące parametry:
Częstym błędem jest dobór bezpiecznika wyłącznie na podstawie prądu znamionowego transformatora. Rzeczywisty problem ochrony jest bardziej złożony, ponieważ bezpiecznik musi rozróżniać zdarzenia przejściowe, które są dopuszczalne i trwałe, lub poważne usterki wymagające przerwania.
Zasilanie transformatora może wytworzyć chwilowy magnesujący prąd rozruchowy. Prąd ten niekoniecznie oznacza usterkę, ale jego wielkość może być znacznie wyższa niż normalny prąd roboczy transformatora.
Jeśli bezpiecznik zostanie wybrany bez uwzględnienia zachowania rozruchowego, bezpiecznik może zadziałać podczas zasilania transformatora. Taka uciążliwa praca może powodować niepotrzebne przestoje, zwiększać liczbę prac konserwacyjnych i zmniejszać niezawodność systemu zabezpieczającego.
Dlatego też krzywą czasowo-prądową bezpiecznika należy ocenić w odniesieniu do oczekiwanej charakterystyki zasilania transformatora.
Dobrze zaprojektowany system ochrony szuka praktycznej równowagi:
Ponieważ konstrukcja transformatora, konstrukcja rdzenia, pojemność, impedancja systemu i warunki przełączania różnią się, wybór bezpiecznika powinien opierać się na rzeczywistych danych sprzętu, a nie na ogólnej zasadzie.
Bezpieczniki transformatorowe można instalować w różnych pozycjach, w zależności od konstrukcji transformatora i architektury zabezpieczeń.
W systemach rozdzielczych średniego napięcia bezpieczniki ograniczające prąd mogą być instalowane wewnątrz rozdzielnic wysokiego napięcia. Można je skoordynować z wyłącznikami obciążenia lub stycznikami próżniowymi, tworząc kompaktowy układ zabezpieczający transformator.
W przypadku niektórych transformatorów zanurzonych w oleju bezpieczniki można zainstalować wewnątrz kadzi transformatora. Dlatego też bezpiecznik musi być zaprojektowany tak, aby był kompatybilny z olejem izolacyjnym oraz przewidywanymi warunkami termicznymi i ciśnieniowymi.
Niektóre rozwiązania zabezpieczające transformatory wykorzystują bezpieczniki umieszczone wokół przyłącza wysokiego napięcia lub konstrukcji przepustowej. Należy dokładnie rozważyć wymiary mechaniczne, odstępy elektryczne i warunki środowiskowe.
Transformatory napięciowe mają inną charakterystykę elektryczną niż transformatory mocy i zwykle działają przy znacznie niższym prądzie. Dlatego w celu zapewnienia odpowiedniej ochrony podstawowej stosuje się specjalistyczne bezpieczniki ograniczające prąd wysokiego napięcia.
Poniższy przegląd może pomóc inżynierom w określeniu ogólnej roli różnych konstrukcji bezpieczników transformatorowych podczas wstępnego wyboru sprzętu.
| Czynnik wyboru | Dlaczego to ma znaczenie | Potencjalny problem w przypadku zignorowania |
|---|---|---|
| Napięcie znamionowe | Zapewnia odpowiednią izolację i wydajność przerywania | Niebezpieczne lub zawodne przerwanie |
| Aktualna ocena | Umożliwia normalny prąd obciążenia transformatora | Niedogodności w działaniu lub niewystarczająca ochrona |
| Zdolność niszcząca | Określa, czy bezpiecznik może bezpiecznie przerwać potencjalny prąd zwarciowy | Ryzyko poważnej awarii spowodowanej przerwą |
| Krzywa czasu i prądu | Kontroluje reakcję na przeciążenia i błędy | Słaba koordynacja lub niepotrzebne przestoje |
| Tolerancja rozruchowa | Zapobiega działaniu podczas zasilenia transformatora | Powtarzające się uciążliwe działanie bezpiecznika |
| Zgodność środowiskowa | Obsługuje stabilną pracę w rzeczywistych warunkach panujących w miejscu pracy | Przyspieszone starzenie się lub zawodne działanie |
Odpowiednio dobrany bezpiecznik to tylko jeden z elementów niezawodnej ochrony transformatora. Jakość instalacji, koordynacja systemu, procedury kontroli i wymiany również wpływają na ogólny wynik.
Nie wymieniaj uszkodzonego bezpiecznika wyłącznie poprzez dopasowanie jego wymiarów fizycznych. Parametry elektryczne, konstrukcja, właściwości operacyjne i wymagania dotyczące zastosowania również muszą być zgodne.
Podstacje zewnętrzne mogą narażać sprzęt na działanie wilgoci, kurzu, zmian temperatury i innych czynników środowiskowych. Instalacje wewnętrzne mogą mieć różne wymagania związane z wentylacją, konstrukcją obudowy i prześwitem.
Podstawowe zabezpieczenie transformatora należy rozpatrywać łącznie z bezpiecznikami wtórnymi, wyłącznikami automatycznymi, zabezpieczeniem pola zasilającego i zabezpieczeniem przed transformatorem. Słaba koordynacja może spowodować niepotrzebne wyłączenie sprawnego podajnika lub całej sekcji podstacji.
Luźne lub nieprawidłowo zainstalowane połączenia elektryczne mogą powodować nieprawidłowe nagrzewanie się i niepotrzebne straty. Podczas konserwacji technicy powinni przestrzegać wymagań instalacyjnych producenta i obowiązujących procedur bezpieczeństwa elektrycznego.
Przepalony bezpiecznik transformatora nie powinien być automatycznie traktowany jako element wymagający jedynie wymiany. Podstawową przyczyną może być awaria transformatora, uszkodzenie kabla, przeciążenie, problem z izolacją lub inny nietypowy stan.
Wymiana bezpiecznika bez zbadania zdarzenia inicjującego może spowodować niebezpieczny scenariusz ponownej awarii.
Huixing Zhongdian (Pekin) Electric Co., Ltd.dostarcza rozwiązania w zakresie bezpieczników transformatorowych do zastosowań w energetyce średniego i wysokiego napięcia. Asortyment produktów obejmuje specjalistyczne konstrukcje bezpieczników przeznaczone do różnych wymagań w zakresie ochrony transformatorów, w tym ochrony transformatorów napięciowych, zabezpieczeń transformatorów mocy, zastosowań w transformatorach zanurzonych w oleju i ochrony przed przeciążeniami.
Zgodnie z informacjami o produktach firmy, asortyment bezpieczników transformatorowych obejmuje zastosowania od urządzeń rozdzielczych niskiego napięcia poprzez systemy średniego i wysokiego napięcia, przy czym projekty produktów są przeznaczone do rozdzielnic wnętrzowych, jednostek głównych pierścieniowych, prefabrykowanych podstacji, kadzi transformatorowych, przepustów wysokiego napięcia i sprzętu pomiarowego.

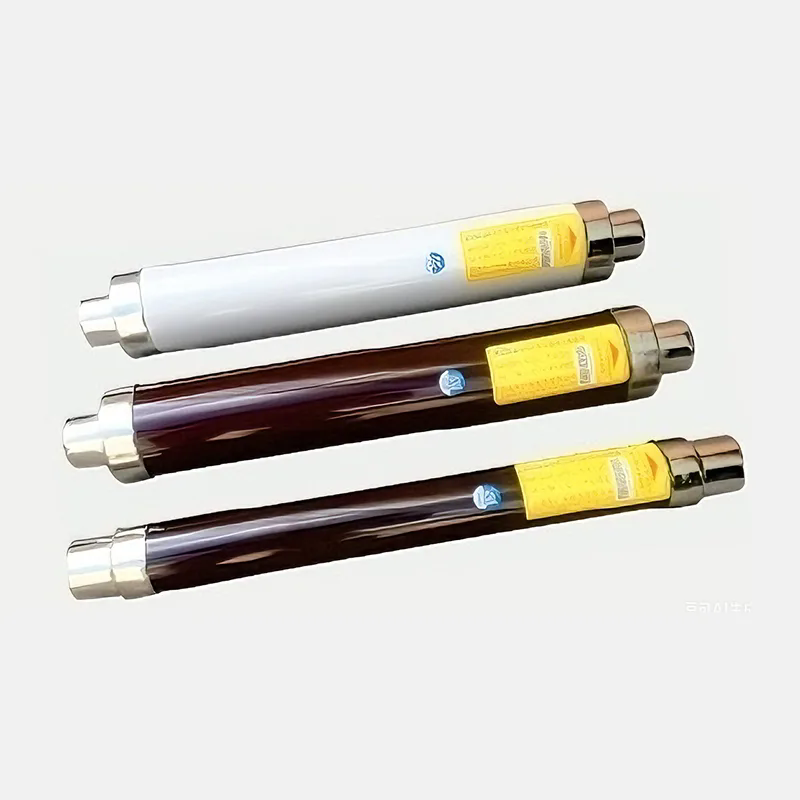

Oferta produktów obejmuje wysokonapięciowe bezpieczniki ograniczające prąd do przekładników napięciowych, transformatorów mocy i transformatorów zanurzonych w oleju. Niektóre konstrukcje są przeznaczone dla systemów osiągających napięcie 40,5 kV, natomiast dostępne wartości znamionowe prądu różnią się w zależności od konkretnej rodziny bezpieczników i zastosowania.
Dla inżynierów i zespołów zakupowych ta szeroka gama produktów może być przydatna, gdy projekt wymaga różnych charakterystyk bezpieczników w kilku konfiguracjach transformatorów.
W przypadku każdego projektu należy jeszcze potwierdzić ważne czynniki wyboru, w tym:
W przypadku niestandardowych projektów ochrony transformatorów istotne jest przekazanie producentowi pełnych wymagań elektrycznych i środowiskowych. Daje to dostawcy wystarczającą ilość informacji, aby zalecić odpowiednią konstrukcję bezpiecznika, zamiast polegać wyłącznie na wartości prądu znamionowego.
Podstawowym celem jest odłączenie transformatora, gdy nadmierny prąd spowodowany zwarciem lub, w zależności od konstrukcji bezpiecznika, przeciążeniem osiągnie charakterystykę roboczą bezpiecznika. Pomaga to ograniczyć uszkodzenia transformatora i zapobiega dalszemu wpływowi awarii na szerszą sieć elektryczną.
Niektóre konstrukcje bezpieczników transformatorowych zapewniają zarówno ochronę przed przeciążeniem, jak i zwarciem, podczas gdy inne są zoptymalizowane pod kątem określonych warunków usterek. Rzeczywista funkcja zabezpieczenia zależy od typu bezpiecznika, charakterystyki czasowo-prądowej, zastosowania transformatora i projektu systemu.
Zdolność wyłączania wskazuje poziom prądu zwarciowego, który bezpiecznik ma bezpiecznie przerwać w określonych warunkach. Jeżeli spodziewany prąd zwarciowy w miejscu instalacji przekracza zdolność wyłączania bezpiecznika, system zabezpieczający może nie działać zgodnie z przeznaczeniem.
Zasilanie transformatora może generować magnesujący prąd rozruchowy. Jeżeli wybrany bezpiecznik nie ma odpowiedniej tolerancji rozruchowej lub jego charakterystyka czasowo-prądowa jest nieodpowiednia, może on działać podczas normalnego zasilania.
Tak. Specjalistyczne konstrukcje bezpieczników można instalować w transformatorach zanurzonych w oleju lub wokół nich. Produkty takie muszą być kompatybilne z olejem izolacyjnym i odpowiednie do przewidywanej temperatury, ciśnienia, warunków elektrycznych i mechanicznych.
Wymiana powinna opierać się na specyfikacjach oryginalnego sprzętu i rzeczywistych wymaganiach dotyczących ochrony, a nie tylko na wyglądzie fizycznym. Należy sprawdzić napięcie znamionowe, prąd znamionowy, zdolność wyłączania, charakterystykę bezpiecznika, metodę instalacji i koordynację.
Nie. Bezpiecznik przerywa prąd poprzez stopienie jego elementu topikowego i zwykle wymaga wymiany po uruchomieniu. Wyłącznik automatyczny wykorzystuje mechanizm przełączający i zazwyczaj można go zresetować po wystąpieniu usterki, pod warunkiem kontroli i wymagań producenta. Obydwa urządzenia mogą być używane razem w skoordynowanych systemach ochrony.
Przydatne informacje obejmują moc transformatora, napięcie pierwotne, napięcie wtórne, prąd znamionowy, częstotliwość systemu, miejsce instalacji, typ transformatora, dostępny prąd zwarciowy, wymaganą funkcję zabezpieczającą, istniejącą rozdzielnicę i obowiązujące normy.
Nie. Zastosowania transformatorów znacznie się od siebie różnią. Bezpiecznik do przekładnika napięciowego może mieć bardzo różne właściwości elektryczne od bezpiecznika zaprojektowanego dla transformatora rozdzielczego o dużej mocy. Właściwe dopasowanie jest niezbędne dla niezawodnej ochrony.
Koordynacja pomaga zapewnić, że urządzenie zabezpieczające znajdujące się najbliżej uszkodzenia zadziała jako pierwsze, jeśli to możliwe. Może to ograniczyć niepotrzebne przestoje i umożliwić utrzymanie zdrowych części układu elektrycznego pod napięciem.
Bezpiecznik transformatorowy to stosunkowo kompaktowy element pełniący główną rolę w ochronie elektrycznej. Jego wartość wynika z jego zdolności do reagowania na nietypowe warunki prądowe, izolowania uszkodzonych transformatorów oraz, w zastosowaniach ograniczających prąd, zmniejszania energii docierającej do chronionego sprzętu.
Jednak niezawodna ochrona zależy od czegoś więcej niż tylko wyboru bezpiecznika o właściwym prądzie znamionowym. Należy wziąć pod uwagę napięcie znamionowe, zdolność wyłączania, charakterystykę czasowo-prądową, udar transformatora, poziom zwarcia, środowisko instalacji, konstrukcję transformatora i koordynację z innymi urządzeniami ochronnymi.
W przypadku projektów transformatorów średniego i wysokiego napięcia wybór odpowiedniego bezpiecznika na etapie projektowania może zmniejszyć ryzyko uciążliwej pracy, poprawić izolację usterek i zapewnić bardziej niezawodną dystrybucję mocy.
