Bezpieczeństwo elektrycznejest jednym z najważniejszych problemów w systemach zasilania budynków mieszkalnych, komercyjnych i przemysłowych. Bezpiecznik elektryczny to proste, ale bardzo skuteczne urządzenie zabezpieczające, zaprojektowane w celu zapobiegania uszkodzeniom elektrycznym spowodowanym przeciążeniami i zwarciami. Gdy przez obwód przepływa nadmierny prąd, bezpiecznik przerywa ścieżkę elektryczną, zanim drogi sprzęt, okablowanie lub maszyny mogą zostać uszkodzone.
Niezależnie od tego, czy zarządzasz zakładem produkcyjnym, projektujesz systemy dystrybucji energii elektrycznej, czy konserwujesz urządzenia przemysłowe, zrozumienie działania bezpieczników elektrycznych może pomóc poprawić bezpieczeństwo, skrócić przestoje i obniżyć koszty konserwacji. W tym przewodniku wyjaśniono zasady działania, typy, zalety, zastosowania, kryteria wyboru i często zadawane pytania dotyczące bezpieczników elektrycznych.
Bezpieczniki elektryczne stanowią pierwszą linię obrony przed warunkami przetężeniami. Topiąc skalibrowany element bezpiecznikowy, gdy prąd przekracza bezpieczne limity, chronią obwody elektryczne, transformatory, silniki, rozdzielnice i wrażliwy sprzęt elektroniczny. Wybór prawidłowego typu i wartości bezpiecznika ma kluczowe znaczenie dla zapewnienia niezawodności systemu i bezpieczeństwa operacyjnego.
Bezpiecznik elektryczny to protektorowe zabezpieczenie nadprądowe instalowane w obwodzie elektrycznym. Zawiera specjalnie zaprojektowany metalowy element, który topi się, gdy prąd przekroczy określoną wartość.
Po stopieniu elementu bezpiecznikowego obwód zostaje otwarty, zatrzymując przepływ prądu i chroniąc podłączony sprzęt przed przegrzaniem, zagrożeniem pożarem i katastrofalną awarią.
W przeciwieństwie do wyłączników automatycznych, które można zresetować po zadziałaniu, większość bezpieczników należy wymienić po zakończeniu pracy. Jednak ich prostota, niezawodność i szybka reakcja sprawiają, że są one niezbędnym elementem wielu systemów elektrycznych.
Zasada działania bezpiecznika elektrycznego opiera się na działaniu grzewczym prądu elektrycznego.
W normalnych warunkach pracy element bezpiecznikowy bezpiecznie przewodzi prąd, bez uszkodzeń. Kiedy wystąpi przeciążenie lub zwarcie, nadmierny prąd powoduje wytwarzanie ciepła w elemencie bezpiecznikowym.
Gdy temperatura wzrośnie powyżej progu projektowego, element bezpiecznikowy topi się i przerywa obwód.
Proces ochrony zazwyczaj składa się z następujących kroków:
Ta szybka przerwa minimalizuje naprężenia termiczne i zmniejsza ryzyko pożaru lub awarii sprzętu.
Systemy elektryczne są narażone na liczne zagrożenia, w tym zwarcia, przeciążenia, awarie izolacji i nieoczekiwane awarie sprzętu. Bez odpowiedniej ochrony zdarzenia te mogą skutkować kosztownymi naprawami i niebezpiecznymi zagrożeniami dla bezpieczeństwa.
Kluczowe zalety bezpieczników elektrycznych obejmują:
W przypadku obiektów przemysłowych skuteczne zabezpieczenie bezpiecznikami często oznacza uniknięcie kosztownych przestojów i utrzymanie ciągłości produkcji.
Różne zastosowania wymagają różnych konstrukcji bezpieczników. Zrozumienie dostępnych opcji pomaga zapewnić odpowiednią ochronę.
| Typ bezpiecznika | Opis | Typowe zastosowanie |
|---|---|---|
| Bezpiecznik kasetowy | Zamknięty bezpiecznik cylindryczny z metalowymi zaślepkami. | Urządzenia przemysłowe i dystrybucja energii. |
| Bezpiecznik wysokiego napięcia | Przeznaczone do sieci średniego i wysokiego napięcia. | Transformatory i podstacje. |
| Bezpiecznik ostrza | Kompaktowy bezpiecznik w obudowie z tworzywa sztucznego. | Instalacje elektryczne samochodowe. |
| Bezpiecznik szklany | Przezroczysty korpus umożliwia kontrolę wizualną. | Elektronika użytkowa. |
| Bezpiecznik resetowalny | Automatycznie przywraca działanie po ochłodzeniu. | Urządzenia elektroniczne i systemy łączności. |
| Bezpiecznik półprzewodnikowy | Ultraszybkie działanie dla wrażliwej elektroniki. | Przetwornice mocy i napędy. |
| Funkcja | Standardowy bezpiecznik | Bezpiecznik szybkodziałający | Bezpiecznik zwłoczny |
|---|---|---|---|
| Szybkość reakcji | Umiarkowany | Bardzo szybko | Opóźniony |
| Zabezpieczenie przed zwarciem | Doskonały | Doskonały | Doskonały |
| Obsługuje prąd rozruchowy | Ograniczony | Słaby | Doskonały |
| Aplikacje silnikowe | Odpowiedni | Nie idealny | Bardzo odpowiedni |
| Sprzęt elektroniczny | Dobry | Doskonały | Ograniczony |
Bezpieczniki elektryczne są stosowane praktycznie w każdej branży, w której występuje energia elektryczna.
Typowe zastosowania obejmują:
W instalacjach transformatorowych odpowiednio dobrane bezpieczniki pomagają szybko izolować zwarcia, chroniąc jednocześnie cenny sprzęt przed poważnymi uszkodzeniami.
Wybór odpowiedniego bezpiecznika wymaga czegoś więcej niż tylko dopasowania prądu znamionowego. Należy dokładnie ocenić kilka czynników technicznych.
Ważne kwestie obejmują:
Na przykład obwody silnika często doświadczają wysokich prądów rozruchowych. W takich przypadkach bezpiecznik zwłoczny może być bardziej odpowiedni niż bezpiecznik szybki, ponieważ umożliwia tymczasowe prądy rozruchowe, zapewniając jednocześnie ochronę przed awariami.
Zespoły inżynieryjne powinny zawsze przeglądać specyfikacje sprzętu i obowiązujące normy elektryczne przed dokonaniem ostatecznego wyboru.
Niewłaściwy dobór bezpiecznika może zagrozić bezpieczeństwu i niezawodności sprzętu.
Niektóre z najczęstszych błędów obejmują:
Błędy te mogą prowadzić do uciążliwych wyłączeń, uszkodzenia sprzętu lub niebezpiecznych warunków pracy.
Chociaż bezpieczniki elektryczne są stosunkowo bezobsługowe, regularne przeglądy pozostają ważne dla zapewnienia niezawodnego działania.
Nigdy nie wymieniaj bezpiecznika na zamiennik o wyższej wartości znamionowej, aby zapobiec ponownemu uruchomieniu. Należy zawsze zidentyfikować i skorygować podstawowy problem elektryczny.
P1: Jaki jest główny cel bezpiecznika elektrycznego?
Bezpiecznik elektryczny chroni obwody i sprzęt, odłączając zasilanie, gdy przez system przepływa nadmierny prąd.
P2: Czym różni się bezpiecznik od wyłącznika automatycznego?
Bezpiecznik topi się i zazwyczaj należy go wymienić po pracy, natomiast wyłącznik automatyczny można zwykle zresetować i ponownie wykorzystać.
P3: Czy bezpiecznik może zapobiec pożarom instalacji elektrycznej?
Tak. Dzięki szybkiemu przerwaniu niebezpiecznych warunków przetężenia odpowiednio dobrany bezpiecznik pomaga zmniejszyć ryzyko pożaru spowodowanego przegrzaniem przewodów i sprzętu.
P4: Skąd mam wiedzieć, czy bezpiecznik jest przepalony?
Kontrola wzrokowa, test ciągłości lub diagnostyka elektryczna mogą pomóc w ustaleniu, czy element bezpiecznikowy się otworzył.

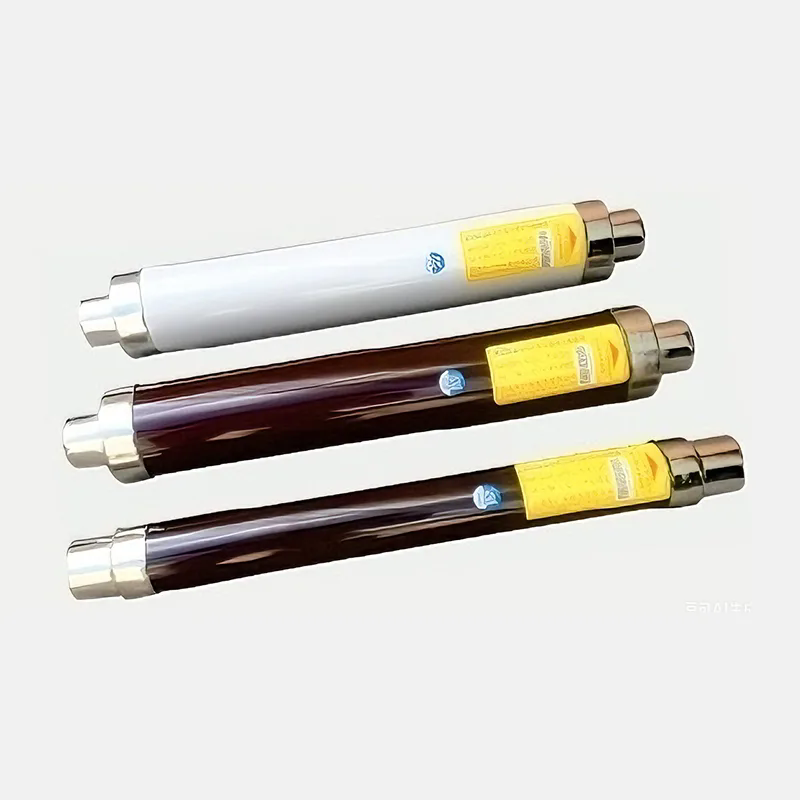

P5: Czy bezpieczniki wysokiego napięcia nadają się do ochrony transformatora?
Tak. Bezpieczniki wysokonapięciowe ograniczające prąd są powszechnie stosowane do ochrony transformatorów i innych urządzeń średniego napięcia.
P6: Jak często należy sprawdzać bezpieczniki?
Częstotliwość przeglądów zależy od warunków pracy, ale rutynowe kontrole powinny być uwzględnione w programach konserwacji zapobiegawczej.
Bezpieczniki elektryczne pozostają jedną z najskuteczniejszych i niezawodnych metod ochrony układów elektrycznych przed przeciążeniami i zwarciami. Ich zdolność do szybkiego reagowania na warunki awaryjne pomaga chronić sprzęt, zmniejszać ryzyko operacyjne i poprawiać ogólną niezawodność systemu.
Od transformatorów przemysłowych i rozdzielnic po instalacje energii odnawialnej i zaawansowane zakłady produkcyjne – wybór odpowiedniego bezpiecznika może znacząco wpłynąć na bezpieczeństwo i wydajność.
Huixing Zhongdian (Pekin) Electric Co., Ltd.specjalizuje się w wysokiej jakości rozwiązaniach zabezpieczeń elektrycznych, zaprojektowanych tak, aby spełniać wysokie wymagania nowoczesnych systemów elektroenergetycznych. Jeśli szukasz niezawodnych produktów z bezpiecznikami elektrycznymi, profesjonalnego wsparcia technicznego lub niestandardowych rozwiązań dla swojego projektu,skontaktuj się z namiDzisiajaby omówić Twoje wymagania i odkryć, w jaki sposób nasza wiedza może pomóc chronić Twoją infrastrukturę elektryczną i poprawić wydajność operacyjną.
-
