Podsumowanie artykułu: A wyłącznik wysokiego napięciato krytyczne urządzenie zabezpieczające stosowane do sterowania obwodami elektrycznymi i przerywania niebezpiecznych prądów zwarciowych w systemach przesyłowych i dystrybucyjnych.Huixingdostarcza wyłączniki gazowe SF₆ z zbiornikiem martwym przeznaczone do stacji napowietrznych, obsługujące napięcia znamionowe od 40,5 kV do 245 kV, prądy znamionowe od 1600 A do 4000 A i prądy zwarciowe wyłączalne od 25 kA do 63 kA. W tym artykule wyjaśniono zasadę działania, cechy techniczne, scenariusze zastosowań, kryteria wyboru i kluczowe parametry wydajności.
Spis treści
- Co to jest wyłącznik wysokiego napięcia?
- Dlaczego jest to ważne dla ochrony systemu elektroenergetycznego?
- Jak działa wyłącznik automatyczny?
- Jakie cechy techniczne powinni wziąć pod uwagę inżynierowie?
- Gdzie stosuje się wyłączniki wysokiego napięcia?
- Kluczowe parametry techniczne
- Jak wybrać odpowiedni model?
- Często zadawane pytania
- Uzyskaj rozwiązanie w postaci wyłącznika wysokiego napięcia
Co to jest wyłącznik wysokiego napięcia?
Wyłącznik wysokiego napięcia to urządzenie przełączające i zabezpieczające zaprojektowane do sterowania obwodami elektrycznymi w normalnych warunkach pracy i szybkiego przerywania prądu w przypadku wystąpienia usterki. W przeciwieństwie do zwykłych urządzeń zabezpieczających niskiego napięcia, wyłączniki wysokiego napięcia muszą bezpiecznie wytrzymywać znacznie wyższą energię elektryczną, naprężenia izolacyjne i prądy zwarciowe.

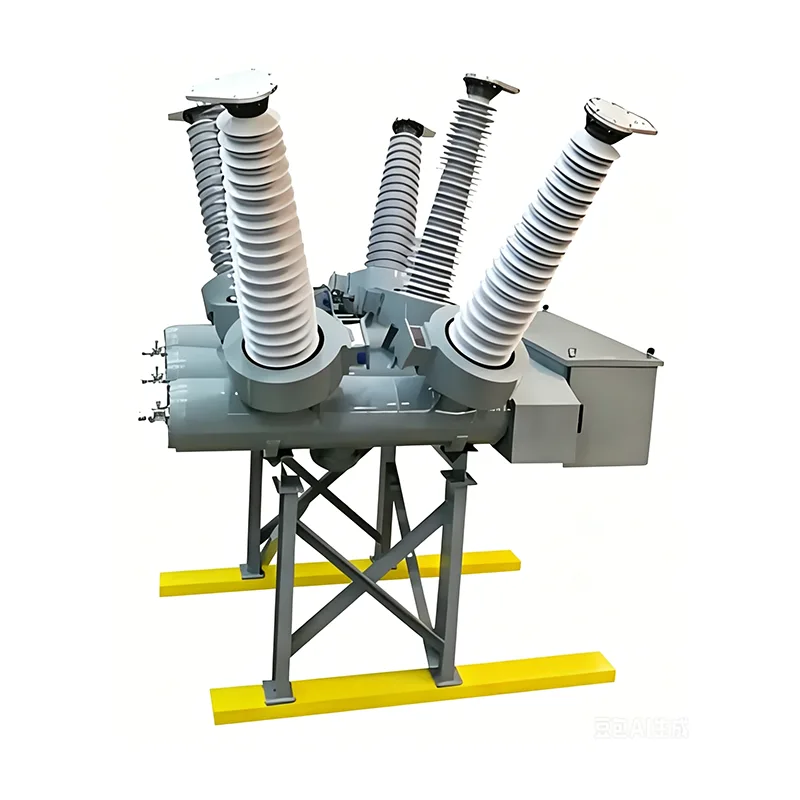

W przypadku podstacji zewnętrznych i projektów przesyłu energii szeroko stosowane są wyłączniki gazowe SF₆ ze zbiornikiem martwym, ponieważ łączą w jednym systemie izolację elektryczną, zdolność gaszenia łuku, wydajność przełączania mechanicznego i możliwość dostosowania do środowiska zewnętrznego.
Zgodnie z opublikowanymi specyfikacjami produktu Huixing, jego konstrukcja ze zbiornikiem martwym obejmuje znamionowe maksymalne napięcia od 40,5 kV do 245 kV, prądy znamionowe od 1600 A do 4000 A i znamionowe prądy zwarciowe wyłączalne od 25 kA do 63 kA. Produkt został zaprojektowany zgodnie z wymaganiami GB/T 1984 i IEC 62271-100.
Dlaczego jest to ważne dla ochrony systemu elektroenergetycznego?
Sieci przesyłowe i dystrybucyjne energii muszą nadal działać niezawodnie pomimo zmieniających się obciążeń, zdarzeń przełączania, warunków środowiskowych i nieoczekiwanych usterek elektrycznych. Kiedy nastąpi zwarcie, powstały prąd może gwałtownie wzrosnąć i spowodować poważne naprężenia termiczne i elektrodynamiczne na transformatorach, szynach zbiorczych, kablach, generatorach i innym sprzęcie.
Właściwie dobrany wyłącznik wysokiego napięcia pomaga odizolować dotkniętą sekcję, zanim usterka spowoduje szersze uszkodzenie systemu. Jego główne funkcje obejmują:
- Otwieranie i zamykanie obwodów podczas normalnej pracy.
- Przerywanie prądów zwarciowych i zwarciowych.
- Izolowanie uszkodzonych odcinków sieci energetycznej.
- Wspieranie zabezpieczeń przekaźników i zautomatyzowanych systemów przełączających.
- Utrzymanie wymaganej izolacji dielektrycznej po przerwie.
- Zapewnia niezawodną wydajność przełączania w powtarzalnych cyklach operacyjnych.
Z tego powodu wybór wyłącznika powinien opierać się nie tylko na wartościach znamionowych napięcia i prądu, ale także na zdolności wyłączania, poziomie izolacji, kolejności działania, wytrzymałości mechanicznej, warunkach środowiskowych i wymaganiach specyficznych dla projektu.
Jak działa wyłącznik automatyczny?
Podstawowy proces działania składa się z trzech etapów: wykrycia lub otrzymania polecenia wyłączenia, mechanicznego rozłączenia styków i wygaszenia łuku elektrycznego powstałego podczas rozłączania styków.
W wyłączniku gazu SF₆ gaz zapewnia zarówno izolację, jak i funkcję gaszenia łuku. Kiedy styki rozłączą się podczas przerwania zwarcia, pomiędzy nimi tworzy się łuk elektryczny. Wyłącznik wykorzystuje zaprojektowany mechanizm przepływu gazu do chłodzenia i dejonizacji łuku, dzięki czemu można bezpiecznie przerwać prąd.
Technologia podwójnego hartowania łuku
Produkt Huixing łączy w sobie zasadę samoenergii i gaszenia łuku typu puffer. W warunkach wysokiego prądu zwarciowego ciepło wytwarzane przez łuk przyczynia się do szybkiego rozprężania gazu SF₆, tworząc szybki przepływ gazu w celu wygaszenia łuku. W warunkach niższego prądu zwarciowego kompresja mechaniczna wytwarza kierunkowy przepływ gazu pod wysokim ciśnieniem w celu ochłodzenia łuku i zmniejszenia możliwości ponownego zapłonu.
Ta podwójna zasada działania pozwala wyłącznikowi reagować na różne warunki prądu zwarciowego, zachowując jednocześnie kontrolowaną wydajność przerw.
Jakie cechy techniczne powinni wziąć pod uwagę inżynierowie?
Oceniając wyłącznik wysokiego napięcia, inżynierowie zwykle muszą wspólnie zbadać właściwości elektryczne, mechaniczne, środowiskowe i związane z konserwacją.
1. Szeroki zakres napięcia i prądu
Opublikowany zakres Huixinga rozciąga się od 40,5 kV do 245 kV maksymalnego napięcia znamionowego i od 1600 A do 4000 A prądu znamionowego. Gama ta umożliwia sprzętowi obsługę różnych zastosowań w transmisji zewnętrznej i podstacjach.
2. Wysoka zdolność wyłączania zwarć
Opublikowany zakres prądu wyłączalnego zwarciowego sięga od 25 kA do 63 kA. Wymagana zdolność wyłączania powinna być zawsze dostosowana do potencjalnego prądu zwarciowego instalacji.
3. Szybka wydajność przełączania
Zgodnie z opublikowanymi specyfikacjami, czas wyłączania wynosi ≤60 ms, czas otwierania wynosi ≤30 ms, a czas zamykania wynosi ≤100 ms. Charakterystyki te są ważne tam, gdzie wymagana jest szybka izolacja usterek i skoordynowana ochrona.
4. Wytrzymałość mechaniczna
Określona trwałość mechaniczna wynosi 6000 operacji. Wytrzymałość mechaniczna jest szczególnie istotna w przypadku podstacji, w których częstotliwość przełączania i długoterminowa niezawodność działania są ważnymi czynnikami zakupu.
5. Możliwość dostosowania do środowiska
Zewnętrzny sprzęt zasilający może napotkać wysoką wilgotność, duże wysokości, środowiska korozyjne, wahania temperatury i inne warunki specyficzne dla miejsca. Huixing twierdzi, że produkcja zindywidualizowana może dostosować się do specjalnych środowisk operacyjnych i wymagań technicznych.
Gdzie stosuje się wyłączniki wysokiego napięcia?
Wyłączniki wysokiego napięcia są niezbędnymi elementami podstacji i systemów przesyłu energii. Odpowiednia konfiguracja zależy od napięcia systemu, poziomu usterek, środowiska instalacji, wymagań dotyczących przełączania i architektury sieci.
| Aplikacja | Typowe wymaganie | Funkcja wyłącznika |
|---|---|---|
| Podstacje zewnętrzne | Wysoka izolacja i odporność na środowisko | Przełączanie obciążenia i przerwanie awarii |
| Rozwój dystrybucji miejskiej | Niezawodna ochrona sieci | Izoluje uszkodzone obwody |
| Parki Przemysłowe | Stabilny zasilacz przemysłowy | Steruje i chroni zasilacze wysokiego napięcia |
| Elektrownie Odnawialne Źródła Energii | Przyłączenie do sieci i ochrona | Przełączanie i izolacja usterek |
| Linie przesyłowe | Wysoka zdolność przerywania zwarć | Chroni sieci przesyłowe podczas awarii |
| Projekty modernizacji podstacji | Kompatybilność z istniejącą infrastrukturą | Modernizuje funkcje łączeniowe i zabezpieczające |
Zastosowania te pokazują, dlaczego wyłączniki powinny być traktowane jako część kompletnego systemu ochrony, a nie jako izolowane elementy przełączające.
Kluczowe parametry techniczne
Specyfikacje techniczne stanowią obiektywną podstawę wyboru modelu. Poniższe rysunki podsumowują ważne parametry opublikowane dla serii wyłączników SF₆ firmy Huixing z martwym zbiornikiem.
| Parametr | Opublikowana specyfikacja |
|---|---|
| Maksymalne napięcie znamionowe | 40,5 kV–245 kV |
| Prąd znamionowy | 1600A–4000A |
| Częstotliwość znamionowa | 50/60 Hz |
| Prąd wyłączający zwarcie | 25 kA–63 kA |
| Czas złamania | ≤60ms |
| Czas otwarcia | ≤30ms |
| Czas zamknięcia | ≤100ms |
| Życie mechaniczne | 6000 operacji |
| Częściowe rozładowanie | 10 szt |
| SF₆ Roczny współczynnik wycieku | ≤0,5% określone w parametrach produktu |
| Obowiązujące standardy | GB/T 1984, IEC 62271-100 |
W przypadku projektów inżynieryjnych ostateczną specyfikację należy potwierdzić na podstawie kompletnego arkusza danych technicznych, warunków terenowych, obowiązujących przepisów sieciowych i obliczeń zabezpieczeń specyficznych dla projektu.
Jak wybrać odpowiedni model?
Wybór wyłącznika wysokiego napięcia wymaga czegoś więcej niż tylko dopasowania napięcia znamionowego systemu. Systematyczna ocena może zmniejszyć problemy ze zgodnością podczas instalacji i uruchomienia.
- Potwierdź napięcie systemowe:Wybierz napięcie znamionowe odpowiednie do rzeczywistych wymagań sieci i izolacji.
- Oblicz wymagany prąd znamionowy:Należy wziąć pod uwagę ciągły prąd obciążenia, oczekiwaną ekspansję i warunki pracy.
- Określ prąd zwarciowy:Znamionowy prąd zwarciowy wyłączalny musi być wystarczający dla obliczonego spodziewanego poziomu zwarcia.
- Sprawdź wymagania dotyczące izolacji:Przejrzyj napięcie wytrzymywane o częstotliwości sieciowej, napięcie wytrzymywane impulsu piorunowego i odległość pełzającą.
- Oceń kolejność działania:Upewnij się, że wyłącznik obsługuje wymaganą sekwencję otwierania, zamykania i ponownego zamykania.
- Przejrzyj warunki środowiskowe:Należy wziąć pod uwagę wysokość nad poziomem morza, wilgotność, temperaturę, zanieczyszczenie i korozję w miejscu instalacji.
- Sprawdź wymagania kontrolne:Potwierdź napięcie obwodu sterującego, napięcie silnika, wymagania dotyczące grzejnika i kompatybilność interfejsu.
- Sprawdź obowiązujące standardy:Upewnij się, że wybrany sprzęt spełnia standardy i specyfikacje techniczne wymagane przez projekt.
W przypadku projektów o nietypowych warunkach środowiskowych lub elektrycznych cenna może być inżynieria dostosowana do indywidualnych potrzeb. Huixing twierdzi, że obsługuje produkcję zindywidualizowaną pod kątem wymagań, takich jak duże wysokości, duża wilgotność, środowiska korozyjne, specjalne poziomy napięcia i określone parametry wyłączania.
Często zadawane pytania
Jaki jest główny cel wyłącznika wysokiego napięcia?
Jego głównym celem jest kontrolowanie obwodów wysokiego napięcia podczas normalnej pracy i przerywanie nieprawidłowych prądów, w szczególności prądów zwarciowych, aby pomóc chronić sprzęt elektryczny i utrzymać bezpieczeństwo systemu.
Jaki zakres napięcia pokrywa wyłącznik automatyczny Huixing?
Opublikowane parametry produktów obejmują maksymalne napięcia znamionowe od 40,5 kV do 245 kV, z różnymi konfiguracjami dostępnymi w całym zakresie.
Dlaczego w tego typu wyłącznikach zastosowano SF₆?
SF₆ ma silną izolację elektryczną i właściwości gaszenia łuku, dzięki czemu może spełniać zarówno funkcje izolacyjne, jak i związane z przerwami w konstrukcji wyłącznika.
Jaka jest różnica między samoenergią a hartowaniem łuku rozdymkowego?
Hartowanie łuku za pomocą własnej energii wykorzystuje energię związaną z łukiem do generowania przepływu gazu, podczas gdy technologia pufferów mechanicznie spręża gaz, tworząc kierunkowy przepływ pod wysokim ciśnieniem. Wspomniany projekt łączy obie zasady dla różnych warunków zwarciowych.
Czy wyłącznik można dostosować do specjalnych warunków instalacji?
Tak. Huixing twierdzi, że jego produkcję można dostosować do warunków, takich jak duża wysokość nad poziomem morza, wysoka wilgotność, środowiska korozyjne, specjalne poziomy napięcia i szczególne wymagania dotyczące wyłączania.
Uzyskaj rozwiązanie w postaci wyłącznika wysokiego napięcia
Wybór odpowiedniego sprzętu przełączającego wysokiego napięcia to decyzja inżynierska, która powinna być poparta dokładnymi parametrami elektrycznymi, wymaganiami środowiskowymi, obliczeniami zabezpieczeń i warunkami instalacji. Huixing dostarcza wyłączniki gazowe SF₆ z zbiornikiem martwym do podstacji zewnętrznych i zastosowań przesyłowych, z opublikowanymi napięciami znamionowymi od 40,5 kV do 245 kV i opcjami dostosowanymi do różnych wymagań projektu. Jeśli planujesz budowę nowej podstacji, projekt przesyłu, przyłączenie do sieci OZE lub modernizację sprzętu,skontaktuj się z namiaby omówić wymagania dotyczące napięcia, prądu, zdolności wyłączania, ochrony środowiska i konfiguracji oraz poprosić o odpowiednie rozwiązanie techniczne.
