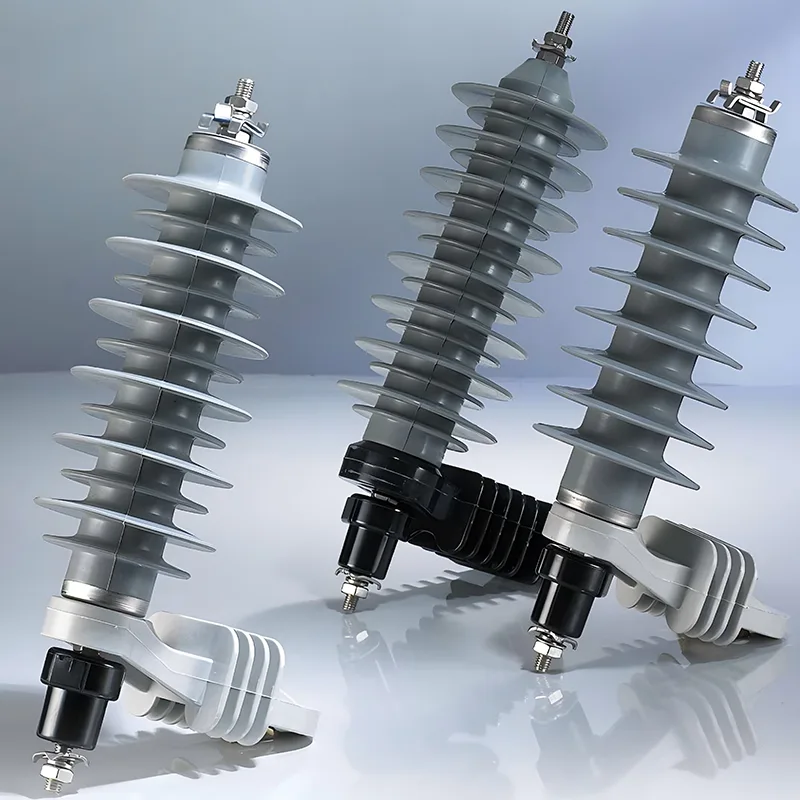

HuixingzaopatrzenieOgraniczniki przepięć średniego napięciaprzeznaczone do systemów dystrybucji energii 10–35 kV, pomagające chronić transformatory, rozdzielnice, zakończenia kablowe, linie napowietrzne i sprzęt podstacji przed szkodliwymi przejściowymi przepięciami. Dzięki konstrukcji z tlenku cynku bez przerw ograniczniki te zapewniają szybkie tłumienie przepięć, niezawodne działanie na zewnątrz i zmniejszone wymagania konserwacyjne w wymagających zastosowaniach użyteczności publicznej i przemysłowych.
Sieci dystrybucyjne średniego napięcia są narażone na przejściowe przepięcia spowodowane uderzeniami piorunów i operacjami łączeniowymi. Jeśli te przepięcia nie są kontrolowane, mogą naprężyć izolację, uszkodzić sprzęt elektryczny, przerwać dostawę energii i zwiększyć koszty konserwacji. Ograniczniki przepięć średniego napięcia zapewniają dedykowaną ścieżkę dla energii udarowej, zachowując jednocześnie wysoką rezystancję w normalnych warunkach pracy. Huixing oferuje rozwiązania dla sieci 10–35 kV, wykorzystując technologię bezszczelinowego tlenku cynku oraz obudowy z kompozytu gumy silikonowej lub porcelany. Ich zastosowanie obejmuje napowietrzne linie dystrybucyjne, transformatory, rozdzielnice, podstacje, przejścia kablowe i zewnętrzne urządzenia dystrybucyjne. Wybór prawidłowego napięcia znamionowego, MCOV, zdolności rozładowania, miejsca instalacji i projektu środowiskowego ma kluczowe znaczenie dla niezawodnej ochrony przepięciowej.
Spis treści
- Czym są ograniczniki przepięć średniego napięcia?
- Jak działają ograniczniki przepięć średniego napięcia?
- Gdzie stosuje się ograniczniki przepięć średniego napięcia?
- Jakie są kluczowe zalety wydajności?
- Jak wybrać odpowiedni ogranicznik przepięć?
- Zrozumienie specyfikacji technicznych
- Uwagi dotyczące instalacji i konserwacji
- Często zadawane pytania
- Wniosek
Czym są ograniczniki przepięć średniego napięcia?
Ograniczniki przepięć średniego napięcia to elektryczne urządzenia ochronne instalowane w sieciach dystrybucyjnych średniego napięcia w celu ograniczenia przejściowych przepięć. Są one szczególnie ważne w systemach 10–35 kV, gdzie impulsy piorunowe i zdarzenia przełączające mogą generować poziomy napięcia znacznie wyższe od normalnych warunków pracy.
Podstawowym celem ogranicznika przepięć jest zapobieganie przedostawaniu się nadmiernego napięcia przejściowego do wrażliwych urządzeń elektrycznych. Przy normalnym napięciu systemowym ogranicznik pozostaje wysoce oporny i przepuszcza jedynie niewielki prąd upływowy. Kiedy pojawia się przepięcie, nieliniowe elementy z tlenku cynku szybko zmniejszają swój opór i przewodzą prąd udarowy w stronę ziemi.
Ta zasada działania pozwala ogranicznikowi działać jako bariera ochronna pomiędzy siecią elektryczną a cennym sprzętem. Właściwie skoordynowana ochrona może pomóc zmniejszyć naprężenia izolacji, awarie sprzętu, nieplanowane przestoje i powiązane koszty konserwacji.
Jak działają ograniczniki przepięć średniego napięcia?
W nowoczesnych ogranicznikach bezprzerwowych powszechnie stosuje się technologię warystora z tlenku metalu na bazie tlenku cynku. Nieliniowa charakterystyka elektryczna tlenku cynku pozwala urządzeniu reagować w różny sposób w zależności od przyłożonego napięcia.
- Normalna praca:Ogranicznik działa przy normalnym napięciu systemu, utrzymując bardzo niski prąd upływowy.
- Wystąpienie przepięcia:Uderzenie pioruna lub operacja przełączania powoduje szybkie przejściowe przepięcie.
- Szybkie przewodzenie:Elementy tlenku cynku stają się wysoce przewodzące wraz ze wzrostem napięcia.
- Wyładowanie energii:Nadmiar energii udarowej jest bezpiecznie odprowadzany przez ścieżkę uziemiającą ogranicznika.
- Odzyskiwanie napięcia:Po zaniknięciu stanu nieustalonego ogranicznik powraca do stanu pracy o wysokiej rezystancji.
Brak konwencjonalnej przerwy szeregowej eliminuje również pewne problemy związane ze starzeniem się i izolacją związane z przerwą. To sprawia, że konfiguracja bez przerw szczególnie nadaje się do ciągłej ochrony w nowoczesnych systemach dystrybucyjnych.
Gdzie stosuje się ograniczniki przepięć średniego napięcia?
Ochronę przeciwprzepięciową średniego napięcia można zastosować w wielu punktach sieci dystrybucyjnej. Prawidłowa lokalizacja zależy od konfiguracji sieci, poziomu izolacji sprzętu, narażenia na wyładowania atmosferyczne i oczekiwanych warunków przejściowych.
Napowietrzne linie dystrybucyjne
Ograniczniki można montować na magistralach, odgałęzieniach i narożnikach sieci napowietrznych 10–35 kV. Miejsca te są szczególnie narażone na działanie piorunów i warunki atmosferyczne. Ochrona przeciwprzepięciowa pomaga ograniczyć przejściowe obciążenia izolacji linii i podłączonego sprzętu.
Transformatory rozdzielcze i rozdzielnice
Zainstalowanie ograniczników w pobliżu transformatorów średniego napięcia, rozdzielnic i innych krytycznych urządzeń pomaga zapobiegać przedostawaniu się nadmiernego napięcia udarowego do ich systemów izolacyjnych. Jest to szczególnie ważne, gdy kosztowny sprzęt stanowi większą część inwestycji sieciowych.
Podstacje
Zastosowania podstacji mogą obejmować sekcje szyn zbiorczych, obwody przekładników przyrządowych, sprzęt do kompensacji mocy biernej i inne instalacje średniego napięcia. Skoordynowana ochrona przeciwprzepięciowa pomaga ulepszyć ogólną strategię ochrony izolacji.
Przejścia kablowe na napowietrzne
W miejscach, w których kable podziemne łączą się z liniami napowietrznymi, mogą występować różne warunki przejściowe. W tych punktach przejściowych można umieścić ograniczniki przepięć, aby zmniejszyć naprężenia napięciowe przenoszone na systemy kablowe i podłączony sprzęt.
Sprzęt do dystrybucji zewnętrznej
Zewnętrzny sprzęt elektryczny musi być odporny na wilgoć, zanieczyszczenia, wahania temperatury i inne obciążenia środowiskowe. Obudowy ograniczników wykonane z odpowiednich kompozytów gumy silikonowej lub porcelany mogą zapewnić ochronę mechaniczną i środowiskową wymaganą przy zastosowaniu na zewnątrz.
Jakie są kluczowe zalety wydajności?
Prawidłowo zaprojektowany ogranicznik powinien zapewniać więcej niż tylko podstawowe odwrócenie przepięć. Jego konstrukcja, właściwości elektryczne, odporność na warunki środowiskowe i wymagania konserwacyjne wpływają na długoterminową wydajność.
- Szybka reakcja przejściowa:Technologia tlenku cynku umożliwia szybką reakcję na nieprawidłowe warunki napięcia.
- Efektywne wyładowanie energii:Ochronnik odwraca nadmierną energię udarową z dala od chronionego sprzętu.
- Niski wyciek podczas normalnej pracy:Charakterystyka nieliniowa utrzymuje wysoką rezystancję przy normalnym napięciu systemowym.
- Odporność na warunki atmosferyczne:Odpowiednie materiały obudowy pomagają ogranicznikowi wytrzymać wilgoć i zanieczyszczenia zewnętrzne.
- Niskie wymagania konserwacyjne:Stosunkowo prosta konstrukcja bez szczelin umożliwia rutynową kontrolę wzrokową, a nie skomplikowaną codzienną konserwację.
- Elastyczne zastosowanie:Różne konfiguracje napięcia znamionowego mogą obsługiwać szeroką gamę sieci średniego napięcia.
- Ulepszona ochrona sprzętu:Ograniczenie przepięć pomaga zmniejszyć naprężenia elektryczne w transformatorach, rozdzielnicach, kablach i systemach izolacyjnych.
Jak wybrać odpowiedni ogranicznik przepięć?
Wybór ogranicznika powinien opierać się na rzeczywistych warunkach elektrycznych i środowiskowych, a nie samym napięciu znamionowym. Inżynierowie i zespoły zakupowe powinny sprawdzić kilka parametrów przed wyborem modelu.
- Napięcie systemowe:Potwierdź nominalne i maksymalne napięcie robocze sieci.
- MCOV:Wybierz maksymalne ciągłe napięcie robocze odpowiednie dla systemu i układu uziemienia.
- Narażenie na przepięcia:Weź pod uwagę aktywność wyładowań atmosferycznych, narażenie linii napowietrznej, zdarzenia przełączania i konfigurację sieci.
- Możliwość rozładowania:Sprawdź charakterystykę impulsu piorunowego i impulsu przełączającego w stosunku do oczekiwanego zastosowania.
- Materiał obudowy:Rozważ kompozyt gumy silikonowej lub porcelanę zgodnie z wymaganiami mechanicznymi i środowiskowymi.
- Środowisko instalacji:Oceń wilgotność, zanieczyszczenie, wysokość nad poziomem morza, temperaturę i ekspozycję na zewnątrz.
- Koordynacja ze sprzętem:Należy upewnić się, że właściwości ochronne ogranicznika są skoordynowane z poziomami izolacji urządzeń znajdujących się za nim.
W przypadku projektów zakupowych przydatne jest również potwierdzenie rysunków technicznych, obowiązujących norm, wymagań kontrolnych, opakowania, warunków dostawy i możliwości dostosowywania za pomocą narzędziaproducent sprzętu elektrycznegoprzed złożeniem zamówienia.
Zrozumienie specyfikacji technicznych
Specyfikacje techniczne dostarczają informacji niezbędnych do dopasowania ogranicznika do konkretnej sieci średniego napięcia. Gama produktów Huixing obejmuje modele YH5W obejmujące różne poziomy napięcia znamionowego, z odpowiednimi parametrami MCOV i prądu udarowego.
| Typ MOA | Napięcie znamionowe (kV) | MCOV (kV) | 1/10 μs Prąd stromy (kA) | Prąd piorunowy 8/20 μs (kA) | Prąd przełączania 30/60 μs (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
Pełna gama produktów obejmuje dodatkowe poziomy napięć, w tym modele 36 kV, 39 kV, 42 kV, 45 kV, 48 kV, 51 kV, 54 kV, 60 kV, 66 kV i 69 kV. Odpowiednią konfigurację należy zawsze określić na podstawie rzeczywistych wymagań systemowych i specyfikacji technicznych.
Uwagi dotyczące instalacji i konserwacji
Nawet technicznie sprawny ogranicznik wymaga odpowiedniej instalacji, aby zapewnić skuteczną ochronę. Połączenie między ogranicznikiem, chronionym sprzętem i systemem uziemiającym powinno być zaprojektowane tak, aby zminimalizować niepotrzebną długość przewodu i impedancję podczas szybkich zdarzeń przejściowych.
Rutynowa konserwacja powinna obejmować kontrolę wizualną i weryfikację stanu instalacji. Szczególną uwagę należy zwrócić na:
- Stan obudowy i ślady uszkodzeń mechanicznych.
- Integralność połączenia i uziemienia.
- Dowody skażenia lub nietypowego narażenia środowiskowego.
- Oznaki przegrzania lub nieprawidłowej aktywności wyładowczej.
- Zgodność pomiędzy wartością znamionową ogranicznika a rzeczywistym napięciem systemu.
W przypadku instalacji na zewnątrz należy brać pod uwagę warunki środowiskowe przez cały okres użytkowania produktu. Prawidłowe procedury instalacji, uziemienia, kontroli i wymiany są istotnymi elementami skutecznej strategii ochrony przeciwprzepięciowej.
Często zadawane pytania
Do jakich systemów napięciowych przeznaczone są ograniczniki przepięć średniego napięcia?
Huixing oferuje ograniczniki przepięć średniego napięcia do zastosowań w dystrybucji energii 10–35 kV, z wieloma konfiguracjami YH5W dostępnymi dla różnych wymagań elektrycznych.
Jaka jest główna funkcja ogranicznika przepięć?
Ogranicznik przepięć ogranicza przejściowe przepięcia spowodowane zdarzeniami takimi jak uderzenia pioruna i operacje przełączania. Przekierowuje nadmierną energię udarową przez kontrolowaną ścieżkę wyładowania, aby pomóc chronić sprzęt elektryczny i izolację.
Dlaczego w nowoczesnych ogranicznikach przepięć stosuje się tlenek cynku?
Tlenek cynku ma silnie nieliniową charakterystykę napięciowo-prądową. Może utrzymać stosunkowo wysoką rezystancję podczas normalnej pracy, a jednocześnie staje się wysoce przewodzący w przypadku przepięcia, umożliwiając szybkie ograniczenie przepięć bez polegania na tradycyjnej przerwie szeregowej.
Gdzie należy zamontować ogranicznik przepięć średniego napięcia?
Typowe lokalizacje obejmują napowietrzne linie dystrybucyjne, zaciski transformatorowe, rozdzielnice, podstacje, przejścia kabel-napowietrzne i zewnętrzny sprzęt dystrybucyjny. Ostateczny punkt instalacji należy określić zgodnie z projektem zabezpieczenia systemu.
Co kupujący powinien sprawdzić przed złożeniem zamówienia?
Kupujący powinni sprawdzić napięcie systemu, MCOV, wymagania dotyczące prądu udarowego, układ uziemienia, materiał obudowy, warunki środowiskowe, obowiązujące normy techniczne, wymiary instalacji, wymagania kontrolne i dokumentację dotyczącą konkretnego projektu.
Wniosek
Ograniczniki przepięć średniego napięcia odgrywają ważną rolę w ochronie infrastruktury dystrybucyjnej 10–35 kV przed przejściowymi przepięciami powodowanymi przez wyładowania atmosferyczne i operacje przełączania. Technologia bezprzerwowego tlenku cynku, odpowiedni dobór MCOV, odpowiednie materiały obudowy i prawidłowa instalacja mogą wspólnie poprawić ochronę sprzętu i niezawodność sieci. Huixing oferuje wiele konfiguracji ograniczników dla linii dystrybucyjnych, podstacji, transformatorów, rozdzielnic, połączeń kablowych i zewnętrznego sprzętu elektrycznego. Jeśli planujesz nowy projekt dystrybucyjny lub wymianę istniejącego sprzętu przeciwprzepięciowego,skontaktuj się z namiaby omówić poziom napięcia, wymagania techniczne, środowisko aplikacji i niestandardowe potrzeby w zakresie zakupów z zespołem Huixing.
