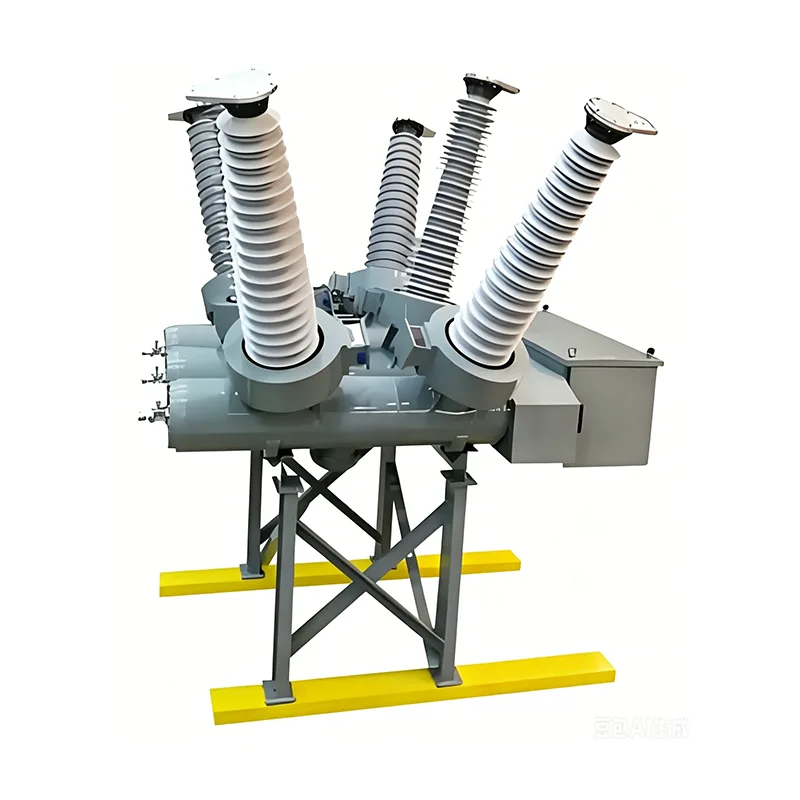

Huixingdostarcza rozwiązania w zakresie urządzeń elektroenergetycznych dla systemów przesyłowych i dystrybucyjnych, w tym m.inWyłącznik wysokiego napięciaprzeznaczone do podstacji zewnętrznych i projektów elektroenergetycznych wysokiego napięcia. Wykorzystując konstrukcję wyłącznika gazowego SF₆ ze zbiornikiem martwym i technologią podwójnego gaszenia łuku, urządzenie to pomaga kontrolować obwody elektryczne, przerywać zwarcia i zapewniać niezawodne działanie sieci. Zrozumienie zasad działania, specyfikacji technicznych i kryteriów wyboru umożliwia przedsiębiorstwom użyteczności publicznej, wykonawcom EPC i użytkownikom energetyki przemysłowej podejmowanie świadomych decyzji zakupowych.
Wyłącznik wysokiego napięcia jest niezbędnym urządzeniem zabezpieczającym w nowoczesnych systemach elektroenergetycznych. Przełącza obwody podczas normalnej pracy i przerywa prądy zwarciowe, gdy wystąpią nieprawidłowe warunki elektryczne. Oferta wyłączników wysokiego napięcia gazowych SF₆ ze zbiornikiem martwym firmy Huixing obejmuje poziomy napięć znamionowych od 40,5 kV do 245 kV, z opcjami znamionowego prądu zwarciowego wyłączalnego w zakresie od 25 kA do 63 kA. Jego konstrukcja z podwójnym gaszeniem łuku łączy w sobie zasadę samoenergii i typu puffer, aby zapewnić niezawodne przerywanie w przypadku różnych warunków zwarcia. W tym przewodniku wyjaśniono mechanizm operacyjny, główne zalety, zastosowania, parametry techniczne, kwestie związane z wyborem i praktyki konserwacji, które inżynierowie elektrycy i nabywcy projektu powinni zrozumieć przed wyborem wyłącznika.
Wyłącznik wysokiego napięcia to urządzenie przełączające i zabezpieczające przeznaczone do ustanawiania, przenoszenia i przerywania prądu elektrycznego w systemach elektroenergetycznych wysokiego napięcia. W przeciwieństwie do konwencjonalnych przełączników, musi on być w stanie przerwać prądy zwarciowe, które podczas zwarć mogą osiągnąć niezwykle wysoki poziom.
W przypadku wystąpienia usterki system zabezpieczający wykrywa nieprawidłowe warunki elektryczne i wysyła polecenie wyłączenia do wyłącznika. Jego mechanizm napędowy rozdziela styki, a system gaszenia łuku elektrycznego gasi łuk elektryczny powstający podczas przerwy. Proces ten izoluje dotknięty obwód i pomaga ograniczyć uszkodzenia transformatorów, linii przesyłowych, szyn zbiorczych i innego podłączonego sprzętu.
Prezentowane rozwiązanie Huixing wykorzystuje awyłącznik gazowy SF₆ ze zbiornikiem martwym. W konstrukcji typu dead tank zespół przerywacza jest umieszczony w uziemionej metalowej obudowie. Gaz SF₆ służy jako medium izolujące i gaszące łuk w określonej konstrukcji produktu.
W przypadku zakładów energetycznych i projektów inżynierii przemysłowej wybór odpowiedniego wyłącznika ma kluczowe znaczenie dla uzyskania niezawodnej ochrony przed awariami, elastyczności operacyjnej i skoordynowanej wydajności systemu elektrycznego.
Dowiedz się więcej o wyłączniku wysokiego napięcia firmy Huixing i jego dostępnych konfiguracjach technicznych.
Proces działania łączy elektryczne sygnały zabezpieczające, mechaniczny układ napędowy i mechanizm gaszenia łuku. Każda część musi reagować prawidłowo, aby wyłącznik bezpiecznie przerwał prąd.
Podczas normalnej pracy styki wyłącznika pozostają zamknięte, umożliwiając przepływ prądu przez obwód. Sprzęt musi wytrzymać określony prąd znamionowy, nie przekraczając obowiązujących limitów wzrostu temperatury i eksploatacji.
Przekaźniki ochronne monitorują parametry elektryczne, takie jak prąd i napięcie. Kiedy zwarcie lub inny nieprawidłowy stan spełnia skonfigurowane kryteria ochrony, przekaźnik wysyła sygnał wyłączenia do mechanizmu sterującego wyłącznika.
Po otrzymaniu polecenia wyłączenia napęd rozłącza styki. Pomiędzy nimi tworzy się łuk elektryczny, ponieważ prąd przepływa przez zjonizowany ośrodek przez krótki czas. Przerywacz wyłącznika musi skutecznie kontrolować i gasić ten łuk.
W produkcie Huixing zastosowano metodę podwójnego gaszenia łuku, łączącą energię własną i zasadę typu puffer. W warunkach wyższego prądu zwarciowego ciepło generowane przez łuk pomaga rozprężyć gaz SF₆ i wytworzyć przepływ gazu z dużą prędkością. W warunkach niższego prądu zwarciowego kompresja mechaniczna generuje kierunkowy strumień gazu w celu ochłodzenia obszaru łuku.
Po wygaśnięciu łuku szczelina między stykami musi odzyskać wystarczającą wytrzymałość dielektryczną, aby wytrzymać przejściowe napięcie powrotne. Pomaga to zapobiegać ponownemu zajarzeniu łuku i zapewnia skuteczną izolację uszkodzeń.
W przypadku projektów przesyłu i transformacji na zewnątrz działanie wyłącznika wpływa na bezpieczeństwo systemu, planowanie konserwacji i długoterminowe koszty operacyjne. Główne zalety odpowiednio dobranego wyłącznika SF₆ ze zbiornikiem martwym są następujące.
Korzyści te zależą od prawidłowego projektowania, instalacji, uruchomienia i konserwacji. Wyłącznik powinien być zawsze wybierany zgodnie z rzeczywistym badaniem sieci i obowiązującymi normami projektowymi, a nie samym ogólnym opisem produktu.
Wyłączniki wysokiego napięcia stosowane są wszędzie tam, gdzie sieci elektryczne wymagają kontrolowanego przełączania i niezawodnego przerywania prądów zwarciowych. Modele SF₆ ze zbiornikiem martwym firmy Huixing są przeznaczone przede wszystkim do podstacji zewnętrznych oraz projektów przesyłu i transformacji mocy.
Podstacje wykorzystują wyłączniki automatyczne do sterowania liniami zasilającymi i odpływowymi, obwodami transformatorów i sekcjami szyn zbiorczych. Pomagają izolować awarie, jednocześnie pozwalając nienaruszonym częściom sieci pozostać w pracy, gdy pozwala na to system zabezpieczeń i przełączania.
Duże obiekty przemysłowe i parki przemysłowe mogą wymagać połączeń wysokiego napięcia do obsługi urządzeń produkcyjnych, dużych silników i transformatorów rozdzielczych. Odpowiednio dobrane wyłączniki automatyczne zapewniają ważną warstwę ochrony tych instalacji elektrycznych.
Projekty związane z energią słoneczną i wiatrową wymagają sprzętu przełączającego i zabezpieczającego pomiędzy urządzeniami wytwórczymi, systemami kolektorów, transformatorami i punktem przyłączenia do sieci. Wybór wyłącznika musi uwzględniać poziom napięcia projektu, udział prądu zwarciowego, koordynację zabezpieczeń i warunki pracy.
W miarę rozbudowy podstacji lub wymiany starzejącego się sprzętu nowe wyłączniki muszą być zgodne z parametrami elektrycznymi istniejącej sieci, jej układem fizycznym, obwodami sterującymi i schematem zabezpieczeń.
Dla każdego zastosowania inżynierowie powinni sprawdzić, czy wybrany model spełnia poziom usterek projektu, wymagania dotyczące izolacji, obowiązki przełączania i warunki środowiskowe.
Porównując wyłączniki wysokiego napięcia, inżynierowie elektrycy powinni ocenić więcej niż napięcie znamionowe. Zdolność wyłączania, prąd ciągły, poziomy wytrzymałości izolacji, czas pracy, wytrzymałość mechaniczna i wymagania dotyczące sterowania – wszystko to wpływa na przydatność.
| Parametr techniczny | Informacje o produkcie Huixing | Dlaczego to ma znaczenie |
|---|---|---|
| Zakres napięcia znamionowego | 40,5–245 kV | Musi odpowiadać klasie napięcia systemu i wymaganiom dotyczącym koordynacji izolacji. |
| Zakres prądu znamionowego | 1600–4000 A, w zależności od modelu | Określa określoną obciążalność ciągłą prądu. |
| Znamionowy prąd zwarciowy wyłączalny | 25–63 kA, w zależności od modelu | Musi być wystarczający dla spodziewanego prądu zwarciowego w miejscu instalacji. |
| Częstotliwość znamionowa | 50/60 Hz | Musi odpowiadać częstotliwości systemu elektroenergetycznego. |
| Napięcie wytrzymywane o częstotliwości sieciowej | Zależne od modelu; opublikowane wartości obejmują poziomy 140 kV i wyższe | Wspiera ocenę wydajności izolacji w określonych warunkach testowych. |
| Napięcie wytrzymywane udaru piorunowego | Zależne od modelu; opublikowane wartości wahają się od 325 kV do 1050 kV | Wskazuje określoną zdolność systemu izolacji do wytrzymywania przepięć impulsowych. |
| Wytrzymałość mechaniczna | Wymieniono 6000 cykli pracy | Pomaga ocenić żywotność mechaniczną w określonych warunkach testowych. |
| Czas otwarcia | 30 ms lub mniej, zgodnie z publikacją | Wpływa na wydajność ochrony i przełączania w całej sekwencji przerwań. |
| Czas złamania | 60 ms lub mniej, zgodnie z publikacją | Wskazuje czas wymagany do przerwania prądu w określonych warunkach. |
| Obowiązujące standardy | Na liście znajdują się GB/T 1984 i IEC 62271-100 | Zapewnia podstawę do przeglądu wymagań dotyczących testowania produktów i zgodności. |
Ważna uwaga dotycząca wyboru:Powyższe wartości podsumowują stronę produktu i nie stanowią kompletnego zestawienia ocen poszczególnych modeli. Poszczególne wartości znamionowe różnią się w zależności od klasy napięcia i konfiguracji. Kupujący powinni poprosić o najnowszy arkusz danych technicznych i potwierdzić wszystkie wymagane wartości dla konkretnego modelu przed zatwierdzeniem zakupu.
Wybór wyłącznika wysokiego napięcia wymaga koordynacji pomiędzy zespołem projektantów instalacji elektrycznych, dostawcą sprzętu, wykonawcą projektu i przedsiębiorstwem operacyjnym. Poniższa lista kontrolna stanowi praktyczny punkt wyjścia.
Huixing oferuje konfiguracje produktów dla różnych wymagań dotyczących napięcia i prądu, z możliwością dostosowania do określonych warunków projektu. Inżynierowie powinni przedstawić specyfikacje sieci i wymagania projektu, aby upewnić się, że proponowany wyłącznik pasuje do rzeczywistego zastosowania.
Nawet dobrze zaprojektowany wyłącznik wymaga odpowiedniego programu kontroli i konserwacji. Częstotliwość i zakres konserwacji powinny być zgodne z instrukcjami producenta, obowiązującymi przepisami, historią eksploatacji i oceną ryzyka w miejscu instalacji.
Do ważnych czynności konserwacyjnych mogą należeć:
SF₆ jest silnym gazem cieplarnianym. Postępowanie z gazem, zapobieganie wyciekom, odzysk i utylizacja powinny być zgodne z obowiązującymi przepisami ochrony środowiska i procedurami producenta. Wszelkie czynności konserwacyjne dotyczące sprzętu pod wysokim napięciem lub gazu pod ciśnieniem muszą być wykonywane przez wykwalifikowany personel, stosując zatwierdzone procedury bezpieczeństwa.
Strategia proaktywnej konserwacji pomaga identyfikować rozwijające się problemy, zanim wpłyną one na dostępność sprzętu, i wspiera bardziej przewidywalne planowanie cyklu życia.
Jego główną funkcją jest przełączanie obwodów elektrycznych i przerywanie prądów zwarciowych, gdy wymaga tego system zabezpieczający. Pomaga izolować usterki i chronić podłączony sprzęt przed konsekwencjami nieprawidłowych warunków elektrycznych.
Huixing oferuje opcje napięcia znamionowego od 40,5 kV do 245 kV dla swojej oferty wyłączników gazowych SF₆ ze zbiornikiem martwym. Dokładne wartości znamionowe i związane z nimi parametry techniczne zależą od wybranego modelu.
SF₆ ma silne właściwości dielektryczne i gaszenia łuku, dzięki czemu nadaje się do niektórych projektów przerw wysokiego napięcia. Ponieważ jest to również silny gaz cieplarniany, ważne jest skuteczne uszczelnianie, monitorowanie wycieków, odzysk i odpowiedzialne postępowanie.
Prąd znamionowy odnosi się do prądu, który wyłącznik jest zaprojektowany do ciągłego przewodzenia w określonych warunkach. Znamionowy prąd zwarciowy wyłączalny odnosi się do poziomu prądu zwarciowego, który ma przerwać w określonych warunkach testowych. Obie oceny muszą spełniać wymagania systemu.
Użyj spodziewanego prądu zwarciowego obliczonego dla punktu instalacji, a następnie sprawdź wymagane wartości znamionowe i obowiązujące warunki systemu z zespołem projektantów elektrycznych. Wybrana zdolność wyłączania musi być adekwatna do poziomu zwarcia sieci i określonych obowiązków łączeniowych.
Huixing wskazuje, że dostępna jest produkcja dostosowana do określonych wymagań inżynieryjnych, w tym specjalnych parametrów elektrycznych i trudnych warunków środowiskowych. Podaj wymagane napięcie, prąd, zdolność wyłączania, warunki w miejscu budowy i dokumentację projektową, aby potwierdzić wykonalność.
Strona produktu Huixing zawiera listę GB/T 1984 i IEC 62271-100. Przed złożeniem zamówienia kupujący powinni potwierdzić odpowiednią wersję, wymaganą dokumentację badania typu, lokalne przepisy i wszelkie dodatkowe normy specyficzne dla projektu.
Wyłącznik wysokiego napięcia jest krytycznym elementem systemów przesyłu i dystrybucji energii, obsługującym normalne operacje przełączania i szybkie przerywanie zwarć. Wybierając sprzęt, inżynierowie powinni ocenić napięcie znamionowe, prąd ciągły, zdolność wyłączania zwarć, poziomy wytrzymywania izolacji, wydajność operacyjną, warunki środowiskowe i wymagania konserwacyjne jako zintegrowany zestaw kryteriów. Oferta wyłączników gazowych SF₆ ze zbiornikiem martwym firmy Huixing, obejmująca klasy napięcia 40,5–245 kV i wykorzystująca technologię podwójnego gaszenia łuku, zapewnia opcje dla podstacji zewnętrznych, przemysłowych systemów elektroenergetycznych, połączeń energii odnawialnej i projektów sieci przesyłowych. Aby określić odpowiednią konfigurację dla swojej aplikacji, zapoznaj się z rozwiązaniami wyłączników wysokiego napięcia firmy Huixing iskontaktuj się z namiaby omówić specyfikacje techniczne, poprosić o dokumentację dotyczącą konkretnego modelu i uzyskać ofertę dostosowaną do Twojego projektu energetycznego.
