Huixingzapewniarozwiązania w zakresie izolatorów wysokiego napięciazaprojektowane z myślą o niezawodnej izolacji elektrycznej i wsparciu mechanicznym w systemach przesyłowych i dystrybucyjnych. Dzięki aplikacjom napięciowym obejmującym zakres od 45 kV do 220 kV w ramach oferowanego asortymentu izolatory te pomagają chronić linie napowietrzne, podstacje, obiekty energii odnawialnej i przemysłowe sieci energetyczne przed obciążeniami elektrycznymi i środowiskowymi.
Izolator wysokiego napięcia jest niezbędnym elementem nowoczesnej infrastruktury elektrycznej. Oddziela przewody pod napięciem od uziemionych konstrukcji, wspiera sprzęt elektryczny i pomaga zapobiegać prądom upływowym i przeskokom. Wybór odpowiedniego izolatora wymaga czegoś więcej niż tylko dopasowania napięcia znamionowego: inżynierowie muszą także ocenić materiał izolacyjny, drogę upływu, wytrzymałość mechaniczną, stopień zanieczyszczenia, temperaturę, wymiary montażowe i obowiązujące normy. W tym przewodniku wyjaśniono główne typy, zastosowania, kryteria wyboru i kwestie związane z konserwacją systemów izolacyjnych wysokiego napięcia, pomagając wykonawcom projektów i zespołom zaopatrzeniowym w podejmowaniu bardziej świadomych decyzji.
Izolator wysokiego napięcia to element elektryczny, który zapobiega niepożądanemu przepływowi prądu pomiędzy przewodami pod napięciem a uziemionymi konstrukcjami, zapewniając jednocześnie wsparcie mechaniczne wymagane przez instalację. Jest powszechnie stosowany w wieżach przesyłowych, szynach zbiorczych podstacji, odłącznikach, wyłącznikach automatycznych i innym sprzęcie wysokiego napięcia.
W sieci energetycznej awaria izolacji może skutkować przeskokiem płomienia, uszkodzeniem sprzętu, nieplanowanymi przestojami i zagrożeniami bezpieczeństwa. Odpowiednio dobrany izolator pomaga zachować odstępy elektryczne i wytrzymuje napięcie robocze, przepięcia przełączające, impulsy piorunowe i obciążenia mechaniczne.
Asortyment produktów Huixing obejmuje zastosowania w zakresie 45 kV–220 kV i oferuje wiele opcji materiałów izolacyjnych. Oferta sprzętu wysokiego napięcia przeznaczona jest do przesyłu energii, podstacji, projektów związanych z energią odnawialną i przemysłowych systemów dystrybucyjnych.
Podczas planowania projektu ważne jest odróżnienie napięcia systemu od maksymalnego napięcia znamionowego urządzenia i wymaganego poziomu izolacji. Wartości te są ze sobą powiązane, ale nie są zamienne. Ostateczna specyfikacja powinna być zgodna z projektem elektrycznym projektu i obowiązującymi wymaganiami dotyczącymi mediów.
Materiały izolacyjne wpływają na parametry elektryczne, zachowanie mechaniczne, odporność na środowisko, wagę i wymagania konserwacyjne. Trzy powszechnie stosowane opcje to kompozyt porcelanowy, szklany i gumowy.

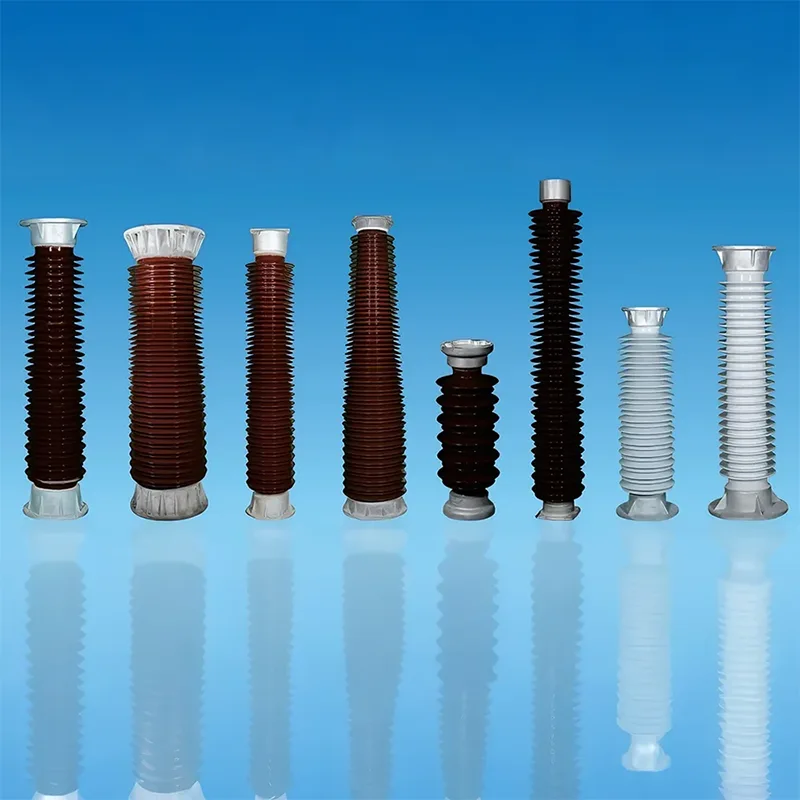

Porcelana oferuje ustalone właściwości izolacji elektrycznej, sztywność i odporność na wiele warunków pracy na zewnątrz. Izolatory wsporcze porcelanowe są powszechnie stosowane do podtrzymywania szyn zbiorczych i urządzeń elektrycznych w podstacjach. Ich przydatność zależy od określonych parametrów elektrycznych, obciążenia mechanicznego, konstrukcji powierzchni i środowiska instalacji.
Szkło jest szeroko stosowane w przekładniach napowietrznych. Jego właściwości elektryczne i charakterystyka powierzchni sprawiają, że nadaje się do określonych projektów zawieszeń i izolacji przewodów. Inżynierowie powinni zweryfikować parametry mechaniczne wybranego izolatora szklanego, jego skuteczność w zakresie zanieczyszczeń oraz zgodność z osprzętem linii.
Konstrukcje kompozytowe zazwyczaj łączą rdzeń nośny z izolacyjną obudową polimerową. Kauczuk silikonowy może zapewnić użyteczną hydrofobową charakterystykę powierzchni i stosunkowo niską wagę. Właściwości te mogą być korzystne na obszarach przybrzeżnych, zanieczyszczonych środowiskach przemysłowych i instalacjach, w których liczy się ciężar.
Żaden materiał nie jest uniwersalnie najlepszy. Dobór powinien uwzględniać zastosowanie, narażenie środowiska, wymagania elektryczne, obciążenie mechaniczne, oczekiwane warunki pracy i zweryfikowaną dokumentację techniczną producenta.
Izolatory oddzielają przewody pod napięciem od uziemionych wież transmisyjnych, jednocześnie przenosząc obciążenia spowodowane ciężarem przewodu, wiatrem i potencjalnym gromadzeniem się lodu. Układy zawieszenia i naprężenia dobierane są w zależności od konfiguracji linii, napięcia przewodu i projektu konstrukcyjnego.
Podstacje wykorzystują izolatory wsporcze do podtrzymywania szyn zbiorczych i utrzymywania odstępów wokół odłączników, wyłączników automatycznych i innego sprzętu elektrycznego. Wymagana wytrzymałość mechaniczna i konfiguracja montażu zależą od rozmieszczenia sprzętu i obciążeń roboczych.
Instalacje energii odnawialnej wymagają niezawodnej izolacji połączeń transformatorów, szyn zbiorczych wysokiego napięcia i punktów połączeń z siecią. Wybór izolatora powinien uwzględniać projekt elektryczny, ekspozycję na zewnątrz i warunki środowiskowe w miejscu montażu.
Zakłady produkcyjne, kopalnie, zakłady chemiczne i inne duże zakłady przemysłowe mogą obsługiwać dedykowane sieci dystrybucyjne wysokiego napięcia. Odpowiednia izolacja pomaga zachować bezpieczną separację pomiędzy komponentami pod napięciem a uziemionymi konstrukcjami wsporczymi, szczególnie tam, gdzie występuje kurz, wilgoć lub zanieczyszczenia żrące.
Zapoznaj się ze stroną produktu izolatora wysokiego napięcia firmy Huixing, aby uzyskać informacje o produkcie i dostępnych specyfikacjach.
Korzyści te zależą od prawidłowej specyfikacji, jakości produkcji, praktyk instalacyjnych i warunków pracy. Żaden izolator nie jest w stanie wyeliminować każdego ryzyka awarii elektrycznej, dlatego też ochrona na poziomie systemu i rutynowe kontrole pozostają niezbędne.
Przed złożeniem zamówienia inżynierowie powinni porównać parametry elektryczne z wymaganą wytrzymałością mechaniczną, drogą upływu, wysokością całkowitą, wymiarami montażowymi i masą. Informacje o produkcie Huixing obejmują tabelę specyfikacji porcelanowych izolatorów wsporczych z modelami dla kilku klas napięcia, w tym do zastosowań w systemach 110 kV i 220 kV.
| Parametr | Przykład lub odniesienie | Dlaczego to ma znaczenie |
|---|---|---|
| Klasa napięcia | specyficzne dla projektu; przykłady obejmują 110 kV i 220 kV | Ustala wymaganą koordynację zastosowań elektrycznych i izolacji. |
| Materiał izolacyjny | Kompozyt porcelany, szkła lub gumy silikonowej | Wpływa na konstrukcję mechaniczną, przydatność dla środowiska i kwestie konserwacji. |
| Siła wspornika | Zależne od modelu; wyrażone w kN | Wskazuje określoną wytrzymałość na zginanie izolatora wsporczego. |
| Wytrzymałość na skręcanie | Zależne od modelu; wyrażone w kN·m | Pomaga ustalić przydatność tam, gdzie istotne są obciążenia skręcające. |
| Odległość pełzania | Zależne od modelu; wyrażone w mm | Zapewnia wymaganą izolację powierzchni w warunkach narażenia na zanieczyszczenia i wilgoć. |
| Całkowita wysokość | Zależne od modelu; wyrażone w mm | Określa prześwit montażowy i rozmieszczenie sprzętu. |
| Wymiary montażowe | Określone konfiguracje górnego i dolnego otworu montażowego | Zapewnia kompatybilność z konstrukcjami wsporczymi i osprzętem przyłączeniowym. |
| Waga | Zależne od modelu; wyrażone w kg | Wpływa na planowanie transportu, podnoszenia i instalacji. |
Na przykład w opublikowanej przez Huixing tabeli porcelanowych izolatorów wsporczych wymieniono model C6-550-3150 dla napięcia systemowego 110 kV, o wytrzymałości wspornika 6 kN, wytrzymałości na skręcanie 4 kN·m, nominalnej drodze upływu 3150 mm i całkowitej wysokości 1220 mm. Podana waga to 57kg. Wartości te odnoszą się do tego konkretnego modelu i nie można ich uogólniać na inne izolatory.
W przypadku zastosowań wyższych napięć ta sama tabela produktów obejmuje również modele systemów 220 kV o różnych parametrach mechanicznych, wymiarach i masach. Przed zakupem należy zawsze potwierdzić aktualny rysunek i kartę danych technicznych, ponieważ wybrany model i wymagania projektu determinują ostateczną konfigurację.
Rzetelna decyzja o zakupie rozpoczyna się od wymagań technicznych projektu, a nie od samej ceny. Skorzystaj z poniższej listy kontrolnej, aby porównać odpowiednie produkty.
Zamawiając wycenę, należy podać klasę napięcia, typ instalacji, warunki środowiskowe, wymagane parametry mechaniczne, ilość, obowiązujące normy i miejsce dostawy. Informacje te pomagają dostawcy zidentyfikować odpowiedni model i zmniejszają ryzyko niezgodności specyfikacji.
Nawet prawidłowo dobrany izolator może nie działać prawidłowo, jeśli zostanie uszkodzony podczas transportu lub nieprawidłowo zainstalowany. Zdyscyplinowany proces kontroli i instalacji pomaga zachować zamierzoną wydajność elektryczną i mechaniczną.
Częstotliwość przeglądów powinna odzwierciedlać politykę konserwacji zakładu, stan sprzętu, stopień zagrożenia dla środowiska i historię eksploatacji. Instalacje o wysokim stopniu zanieczyszczenia lub instalacje przybrzeżne mogą wymagać innych ustaleń dotyczących kontroli i czyszczenia niż w przypadku czystszych środowisk. Decyzje dotyczące konserwacji powinny opierać się na udokumentowanych wymaganiach miejsca, a nie na uniwersalnym harmonogramie.
Jego głównym celem jest elektryczne izolowanie przewodów lub komponentów pod napięciem od uziemionych konstrukcji, zapewniając jednocześnie wsparcie mechaniczne wymagane przez instalację. Pomaga zapobiegać prądom upływowym i przeskokom, jeśli jest prawidłowo wybrany i zainstalowany.
Powszechnie stosowane są materiały kompozytowe z porcelany, szkła i gumy silikonowej. Najlepszy wybór zależy od wymagań dotyczących napięcia, obciążeń mechanicznych, poziomu zanieczyszczeń, narażenia na warunki atmosferyczne, projektu montażu i względów konserwacyjnych.
Huixing opisuje swoją gamę izolatorów wysokiego napięcia jako obejmującą zastosowania w zakresie 45 kV–220 kV. Opublikowana tabela porcelanowych izolatorów wsporczych zawiera również listę wybranych modeli dla innych klas napięcia systemowego. Kupujący powinni potwierdzić dokładny model i parametry wymagane dla ich projektu.
Odległość upływu należy określić na podstawie mających zastosowanie wymagań dotyczących koordynacji izolacji, stopnia zanieczyszczenia, warunków środowiskowych i odpowiednich norm. Nie należy go dobierać wyłącznie poprzez dopasowanie napięcia znamionowego systemu.
Poproś o arkusz danych technicznych, zatwierdzone rysunki wymiarowe, odpowiednie raporty z testów, dokumentację kontroli, instrukcje montażu i potwierdzenie wymaganych norm. Dokumentacja projektowa pomaga zweryfikować zgodność wybranego produktu z projektem technicznym.
Tak, pod warunkiem, że wybrany projekt jest odpowiedni dla zanieczyszczenia terenu, mgły solnej, wilgotności, temperatury i narażenia chemicznego. W tych środowiskach ważny jest wybór materiału, droga upływu, planowanie konserwacji i weryfikacja pod kątem konkretnego projektu.
Izolator wysokiego napięcia jest kluczową częścią bezpiecznej i niezawodnej infrastruktury energetycznej. Jego działanie zależy od właściwej kombinacji parametrów elektrycznych, wytrzymałości mechanicznej, drogi upływu, doboru materiału, przydatności do ochrony środowiska i jakości instalacji. Dokładny przegląd techniczny przed zakupem może zmniejszyć problemy ze zgodnością, usprawnić planowanie konserwacji i zapewnić długoterminową niezawodność sieci.
Huixing oferuje rozwiązania izolacyjne wysokiego napięcia dla linii przesyłowych, podstacji, obiektów energii odnawialnej i przemysłowych systemów elektroenergetycznych. Jeśli kupujesz izolator do nowej instalacji, modernizacji sieci lub wymiany sprzętu, przejrzyj specyfikacje produktu iskontaktuj się z namiz klasą napięcia, wymaganiami mechanicznymi, środowiskiem operacyjnym i ilością projektu. Zespół Huixing może pomóc w określeniu odpowiedniej konfiguracji i dostarczyć informacje techniczne potrzebne do oceny zamówienia.
