HuixingzapewniaMedTransformatory napięciowe do przyrządówdo systemów dystrybucji energii 10–17,5 kV, obsługujący dokładny pomiar energii, monitorowanie w czasie rzeczywistym i niezawodne przekaźniki ochronne dla podstacji i zewnętrznych instalacji elektrycznych.
Podsumowanie artykułu:Przekładniki średniego napięcia są niezbędnymi elementami nowoczesnych elektrycznych sieci dystrybucyjnych. Przekształcając wysokie wartości prądu i napięcia na znormalizowane sygnały, umożliwiają bezpieczną i dokładną pracę liczników, systemów monitorowania i przekaźników ochronnych. W tym przewodniku opisano przekładniki prądowe (CT), przekładniki napięciowe (VT), ich podstawowe zastosowania, ważne specyfikacje techniczne i kwestie związane z wyborem. Bada także zalety zintegrowanych projektów, możliwości adaptacji na zewnątrz, odporności na przeciążenia i zgodności z normami. Inżynierom, wykonawcom instalacji elektrycznych i specjalistom ds. zaopatrzenia zrozumienie tych czynników pomaga w identyfikacji odpowiednich przekładników do niezawodnych, wydajnych i zajmujących mało miejsca systemów dystrybucji energii.
Przekładniki średniego napięcia to elektryczne urządzenia pomiarowe zaprojektowane w celu redukcji wysokich prądów lub napięć pierwotnych do niższych, znormalizowanych wartości wtórnych. Tworzą praktyczny interfejs pomiędzy obwodami mocy średniego napięcia a urządzeniami pomiarowymi, sterującymi i zabezpieczającymi niskiego napięcia.
W przeciwieństwie do transformatorów mocy, które przesyłają energię elektryczną pomiędzy obwodami przy różnych poziomach napięcia, przekładniki przyrządowe zapewniają przede wszystkim pomiar elektryczny i izolację sygnału. Ich działanie wpływa bezpośrednio na dokładność układów pomiarowych i niezawodność urządzeń ochronnych.
W dystrybucji energii stosowane są dwa główne typy:
W sieciach średniego napięcia urządzenia te są powszechnie instalowane w podstacjach, rozdzielnicach, stacjach rozdzielczych i napowietrznych instalacjach elektrycznych. Ich wartości znamionowe i systemy izolacji muszą odpowiadać warunkom pracy sprzętu, który obsługują.
Przekładniki przyrządowe wykorzystują indukcję elektromagnetyczną do odtwarzania pierwotnych wielkości elektrycznych jako sygnałów wtórnych. Sygnały te są zaprojektowane tak, aby były proporcjonalne do wartości oryginalnych w określonym zakresie dokładności i warunkach pracy.
Przekładnik prądowy wytwarza zredukowany prąd wtórny odpowiadający prądowi przepływającemu przez jego obwód pierwotny. Na przykład przekładnik prądowy 100/5 A ma nominalny współczynnik transformacji 20:1. W określonych warunkach pracy prąd pierwotny o natężeniu 100 A odpowiada prądowi wtórnemu o natężeniu około 5 A.
Przekładniki prądowe służą do pomiaru energii, monitorowania obciążenia i wykrywania prądu zwarciowego. Ich dokładność i właściwości ochronne muszą być odpowiednie dla podłączonego sprzętu i oczekiwanego zakresu prądu.
Przekładnik napięciowy redukuje napięcie pierwotne do niższego napięcia wtórnego, odpowiedniego dla sprzętu pomiarowego i sterującego. Przekładnia transformacji zależy od napięcia systemu, znamionowego napięcia pierwotnego i wtórnego transformatora oraz zamierzonego zastosowania.

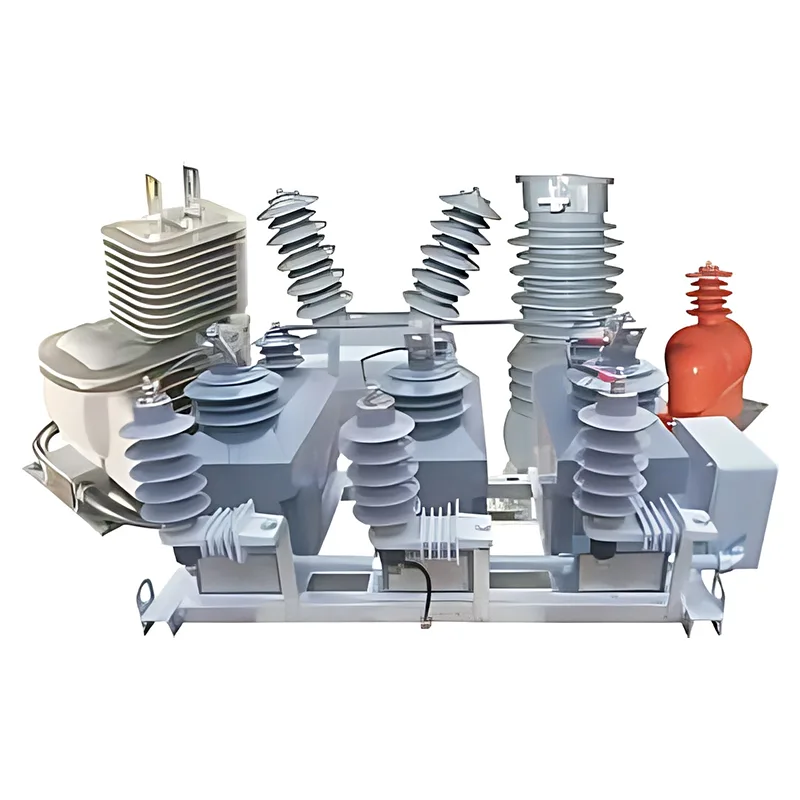

Połączenie pomiaru prądu i napięcia w skoordynowanym zespole może uprościć układ elektryczny. Huixing oferuje zintegrowaną konfigurację, która łączy trzy przekładniki prądowe i trzy przekładniki napięciowe (3CT+3PT) w jedną kompaktową jednostkę dla odpowiednich instalacji dystrybucyjnych.
Aby uzyskać dodatkowe informacje na temat powiązanego sprzętu elektrycznego, odwiedź stronę Huixing'srozwiązania rozdzielnic w izolacji gazowej.
Przekładniki średniego napięcia obsługują funkcje pomiarowe, monitorujące i zabezpieczające w sieciach dystrybucyjnych. Wybór odpowiedniej konfiguracji pomaga inżynierom elektrykom spełnić wymagania projektu bez uszczerbku dla bezpieczeństwa i wydajności pomiarów.
W podstacjach zewnętrznych przekładniki dostarczają sygnały pomiarowe do liczników energii, systemów monitorowania i przekaźników ochronnych. Dokładne dane dotyczące prądu i napięcia ułatwiają rozliczanie energii elektrycznej, ocenę obciążenia i podejmowanie decyzji operacyjnych.
Przekładniki przyrządowe dostarczają sygnały elektryczne dla systemów zabezpieczeń związanych z liniami dystrybucyjnymi, transformatorami mocy, bateriami kondensatorów i rozdzielnicą. Podczas nietypowych warunków pracy sygnały te pomagają przekaźnikom identyfikować usterki i inicjować odpowiednie działania zabezpieczające.
W kompaktowych stacjach dystrybucyjnych i prefabrykowanych podstacjach przestrzeń jest często ograniczona. Zintegrowany zespół transformatora może zmniejszyć liczbę oddzielnie instalowanych komponentów, uprościć rozmieszczenie sprzętu i pomóc inżynierom w bardziej efektywnym wykorzystaniu dostępnej przestrzeni w obudowie.
Zewnętrzny sprzęt dystrybucyjny musi wytrzymywać ekspozycję środowiskową, zachowując jednocześnie niezawodną izolację i wydajność pomiarową. Odpowiednio zaprojektowane przekładniki można zintegrować z przełącznikami montowanymi na słupach, jednostkami głównymi pierścieniowymi i innym kompatybilnym sprzętem zewnętrznym.
Specyfikacje techniczne określają, czy przekładnik nadaje się do konkretnej instalacji elektrycznej. Kupujący powinni ocenić pełną konfigurację znamionową, a nie polegać wyłącznie na napięciu nominalnym.
| Parametr | Informacje o produkcie Huixing | Dlaczego to ma znaczenie |
|---|---|---|
| Zakres napięcia aplikacji | Instalacje 10–17,5 kV | Ustala zamierzony zakres zastosowań średniego napięcia. |
| Zintegrowana konfiguracja | 3CT+3PT | Łączy trzy przekładniki prądowe i trzy przekładniki napięciowe w jednym zespole. |
| Poziom izolacji | 17,5/38/95 kV | Wskazuje określone parametry izolacji; potwierdzić obowiązujące definicje testów i wymagania ratingowe. |
| Możliwość przeciążenia prądowego | 120% prądu ciągłego; 130–150% przez maksymalnie 8 godzin, zgodnie z opisem | Pomaga ocenić przydatność do różnych obciążeń w podanych warunkach pracy. |
| Współczynnik bezpieczeństwa instrumentu | FS=5 | Dotyczy ochrony podłączonych przyrządów pomiarowych w określonych warunkach. |
| Napięcie uzwojenia wtórnego | 3 kVef, zgodnie z opisem produktu | Wymaga potwierdzenia z dokumentacją techniczną producenta i zamierzonym zastosowaniem. |
| Obowiązujące standardy | Odniesienia do norm IEC 60044-1, ANSI C57.13, IEC 61869-1 i IEC 61869-4 znajdują się na stronie produktu | Obsługuje ocenę wydajności pomiarów, izolacji, testowania i wymagań aplikacji. |
Uwaga: Tabela podsumowuje informacje opublikowane na stronie produktu. Przed zakupem należy potwierdzić dokładne dane znamionowe modelu, obowiązujące normy i wydania, warunki testowe i specyfikacje umowne z producentem. Nie należy zakładać, że wartości mają zastosowanie identycznie do każdej konfiguracji.
Klasa dokładności określa dopuszczalny błąd pomiaru w określonych warunkach. Znamionowa moc wyjściowa, zwykle wyrażana w woltoamperach (VA), wskazuje obciążenie, jakie transformator ma wytrzymać, spełniając jednocześnie określone wymagania eksploatacyjne.
W przypadku zastosowań pomiarowych inżynierowie powinni ocenić wymaganą dokładność pomiaru i obciążenie podłączonego przyrządu. Zastosowania zabezpieczające wymagają osobnej oceny wymagań dotyczących przekaźników, warunków prądu zwarciowego i określonej wydajności zabezpieczenia transformatora.
Wydajność izolacji musi odpowiadać maksymalnemu napięciu systemu i wymaganym poziomom wytrzymałości. Informacje o produkcie firmy Huixing określają także krótkotrwały prąd termiczny o wartości 80-krotności prądu znamionowego na jedną sekundę oraz prąd dynamiczny o wartości 2,5-krotności wartości odniesienia dla prądu cieplnego. Ponieważ są to wartości znaczące, dokładna interpretacja i możliwość zastosowania powinny zostać zweryfikowane w dokumentacji technicznej producenta przed zatwierdzeniem projektu.
Zintegrowane przekładniki średniego napięcia mogą pomóc poprawić wydajność instalacji i uprościć rozmieszczenie sprzętu. Rzeczywiste korzyści zależą od wybranego modelu, rozmieszczenia rozdzielnicy, warunków środowiskowych i specyfikacji projektu.
Połączenie przekładników prądowych i napięciowych w jednym zespole może zmniejszyć powierzchnię wymaganą dla oddzielnych komponentów. Jest to szczególnie przydatne w podstacjach kompaktowych, stacjach rozdzielczych typu skrzynkowego i instalacjach, w których przestrzeń panelu jest ograniczona.
W opisie produktu Huixing jako kluczowe cechy wymieniono izolację z żywicy lanej i przydatność na zewnątrz. Jego zintegrowana konfiguracja jest również opisana jako wykorzystująca zewnętrzne przepusty ścienne typu CPE do kompatybilnych instalacji. Przed określeniem urządzenia zespoły projektowe powinny potwierdzić wymagane parametry środowiskowe, sposób montażu, warunki zanieczyszczenia i narażenie na warunki atmosferyczne.
Skoordynowany montaż może uprościć rozmieszczenie komponentów i okablowanie wtórne. Wstępnie skonfigurowany sprzęt może również ograniczyć część prac montażowych na miejscu, chociaż instalacja nadal wymaga wykwalifikowanego personelu, prawidłowego podłączenia zacisków i sprawdzenia zgodności z zatwierdzonymi rysunkami.
Odpowiednio dobrane przekładniki dostarczają sygnały wejściowe wymagane przez liczniki, urządzenia monitorujące i przekaźniki zabezpieczające. Ich działanie wspiera niezawodne decyzje operacyjne, pod warunkiem prawidłowego zaprojektowania całego łańcucha pomiarowego i zabezpieczającego.
Wybór przekładnika średniego napięcia wymaga koordynacji pomiędzy projektem elektrycznym, integracją sprzętu, wymogami bezpieczeństwa i planowaniem zamówień. Szczegółowa specyfikacja pomaga zapobiegać niedopasowaniu transformatora i podłączonego systemu.
Praca z doświadczonymproducent transformatorów średniego napięciamoże pomóc kupującym w wyjaśnieniu wymagań technicznych przed rozpoczęciem produkcji. W przypadku instalacji niestandardowych, prosząc o wycenę, należy podać schemat jednokreskowy, dane znamionowe systemu, opis aplikacji i wymagane wymiary interfejsu.
Prawidłowa instalacja jest niezbędna do utrzymania dokładności pomiaru i bezpieczeństwa elektrycznego. Przekładniki muszą być instalowane zgodnie z zatwierdzonymi rysunkami, instrukcjami sprzętu, obowiązującymi przepisami elektrycznymi i procedurami bezpieczeństwa obowiązującymi w danym miejscu.
Ważne środki ostrożności:Nigdy nie otwieraj obwodu wtórnego przekładnika prądowego pod napięciem. Może wystąpić niebezpieczne napięcie. Obwody wtórne przekładników napięciowych muszą być również zabezpieczone przed zwarciami, a ich uziemienie wtórne i zabezpieczenie muszą być zgodne z zatwierdzonym projektem.
Częstotliwość konserwacji powinna być zgodna z zaleceniami producenta, warunkami pracy w miejscu instalacji i obowiązującymi przepisami. Typowe inspekcje mogą obejmować sprawdzenie uszkodzeń izolacji, zanieczyszczeń, luźnych połączeń, korozji, przegrzania i oznak wnikania wilgoci.
W przypadku instalacji zewnętrznych przy planowaniu harmonogramów inspekcji i czyszczenia należy wziąć pod uwagę narażenie środowiska i poziom zanieczyszczeń. Wszelkie nieprawidłowe odczyty lub widoczne defekty powinny zostać ocenione przez wykwalifikowany personel elektryczny przed ponownym uruchomieniem urządzenia.
Ich głównym celem jest przekształcanie wysokich prądów i napięć pierwotnych na sygnały wtórne niższego rzędu do celów pomiarów, pomiaru energii, monitorowania i przekazywania zabezpieczeń. Dzięki temu przyrządy niskiego napięcia i systemy zabezpieczeń mogą uzyskać informacje elektryczne potrzebne do monitorowania sieci średniego napięcia.
Przekładnik prądowy redukuje prąd pierwotny do proporcjonalnego prądu wtórnego, natomiast przekładnik napięciowy redukuje napięcie pierwotne do proporcjonalnego napięcia wtórnego. Obydwa obsługują pomiary i zabezpieczenia, ale mają różne wartości znamionowe, układy połączeń i wymagania bezpieczeństwa.
Huixing opisuje swoje przekładniki średniego napięcia do systemów dystrybucji energii 10–17,5 kV. Kupujący powinni potwierdzić dokładny model, maksymalne napięcie systemu, poziom izolacji, współczynniki transformacji i obowiązujące specyfikacje techniczne dla swojego projektu.
Tak, modele specjalnie zaprojektowane i przystosowane do użytku na zewnątrz można instalować w odpowiednich zastosowaniach dystrybucji zewnętrznej. Przed zakupem sprawdź przydatność środowiskową, projekt izolacji, wymagania montażowe i zgodność z miejscem instalacji.
Zintegrowany zespół 3CT+3PT łączy trzy przekładniki prądowe i trzy przekładniki napięciowe w jednym urządzeniu. Może zaoszczędzić miejsce i uprościć rozmieszczenie sprzętu w kompaktowych podstacjach i innych kompatybilnych instalacjach dystrybucyjnych. Konfigurację należy sprawdzić pod kątem schematu elektrycznego projektu i wymagań pomiarowych.
Poproś o arkusz danych konkretnego modelu, zatwierdzone rysunki techniczne, współczynniki transformacji, klasy dokładności, moce znamionowe, parametry izolacji, obowiązujące normy i odpowiednią dokumentację testową. W przypadku projektów niestandardowych przed zatwierdzeniem zamówienia należy potwierdzić interfejs instalacyjny i wymagane połączenia dodatkowe.
Przekładniki średniego napięcia są niezbędne do dokładnych pomiarów, skutecznej ochrony i niezawodnej pracy w nowoczesnych sieciach dystrybucyjnych. Ich przydatność zależy od prawidłowych współczynników transformacji, wymagań dotyczących dokładności, właściwości izolacyjnych, odporności na uszkodzenia i kompatybilności z kompletną instalacją elektryczną. Zintegrowane projekty mogą oferować dodatkowe korzyści tam, gdzie ważna jest przestrzeń i wydajność instalacji.
Huixing zapewnia rozwiązania w zakresie przekładników średniego napięcia do zastosowań dystrybucyjnych 10–17,5 kV, w tym do zastosowań związanych z pomiarami, monitorowaniem i zabezpieczeniami. Jeśli planujesz modernizację podstacji, opracowanie kompaktowego systemu dystrybucji lub zaopatrzenie się w sprzęt do projektu instalacji elektrycznej na zewnątrz, dokładnie przejrzyj swoje wymagania techniczne iskontaktuj się z namiw celu omówienia specyfikacji produktu, opcji konfiguracji i odpowiedniej wyceny dla Twojego projektu.
