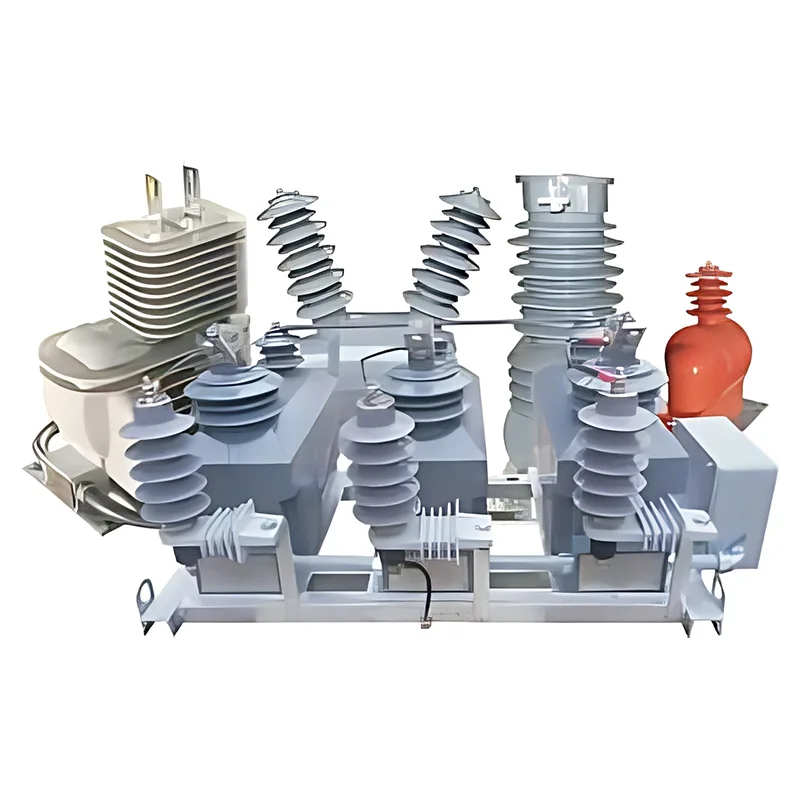

Transformatory przyrządowe średniego napięcia

Transformatory przyrządowe średniego napięcia są rdzeniowymi jednostkami czujnikowymi i pomiarowymi dla systemów dystrybucji energii 10–17,5 kV. Dokładnie przekształcają wysokie prądy i napięcia w standardowe sygnały niskiego poziomu do pomiaru energii, monitorowania systemu i przekazywania zabezpieczeń. Służąc jako istotne ogniwa między obwodami mocy wysokiego napięcia a systemami sterowania niskiego napięcia, są zgodne z międzynarodowymi standardami i zapewniają solidne wsparcie danych dla bezpiecznej, wydajnej i stabilnej pracy sieci.

Podstawowe zastosowania terenowe

Obwody pomiarowe i zabezpieczające w podstacjach zewnętrznych

Zainstalowane w pętlach pomiarowych i ochronnych podstacji zewnętrznych 10–17,5 kV, zbierają synchronicznie sygnały prądowe i napięciowe, aby spełnić wymagania dotyczące precyzyjnych pomiarów energii. W pełni zgodne z normami IEC 60044-1 i ANSI C57.13, zapewniają bardzo precyzyjne i stabilne gromadzenie danych na potrzeby rozliczeń za energię i zarządzania pracą sieci.

Obwody zabezpieczające linie dystrybucyjne i urządzenia

Stosowane w obwodach ochronnych linii dystrybucyjnych średniego napięcia, transformatorów mocy i baterii kondensatorów, transformatory te wytrzymują znamionowy krótkotrwały prąd cieplny o wartości 80 In przez 1 sekundę i znamionowy prąd dynamiczny o wartości 2,5 × 80 In. Szybko wychwytują sygnały o usterkach, aby wspierać zabezpieczenie przed przeciążeniem i zwarciem urządzeń zasilających.

Akcesorium do zewnętrznego sprzętu elektrycznego

Dostosowane jako pasujące zintegrowane komponenty do zewnętrznych przełączników montowanych na słupach, jednostek głównych pierścieniowych i innych zewnętrznych urządzeń zasilających, są wyposażone w zewnętrzne przepusty ścienne typu CPE. Konstrukcja taka umożliwia stabilną pracę na zewnątrz bez dodatkowych obudów ochronnych i konstrukcji pomocniczych.

Kompaktowe instalacje dystrybucyjne o ograniczonej przestrzeni

Idealne do kompaktowych stacji dystrybucyjnych i podstacji skrzynkowych o ograniczonej przestrzeni, te zintegrowane transformatory odlewane łączą 3CT i 3PT w jedną jednostkę, co znacznie zmniejsza przestrzeń instalacyjną. Dzięki poziomowi izolacji zacisków 600V doskonale wpasowują się w gęsto rozmieszczone układy urządzeń elektroenergetycznych.

Przekonujące zalety techniczne

Przekładniki średniego napięcia charakteryzują się pięcioma znaczącymi zaletami technicznymi, co czyni je idealnymi produktami do nowoczesnych sieci dystrybucyjnych średniego napięcia:

Zintegrowana konstrukcja oszczędza miejsce i zmniejsza koszty

Odlewana konstrukcja typu „wszystko w jednym” integrująca przekładniki 3CT i 3PT eliminuje oddzielną instalację przekładników prądowych i napięciowych. Skutecznie minimalizuje przestrzeń instalacyjną, upraszcza okablowanie na miejscu i zmniejsza całkowite koszty budowy projektu.

Doskonała zdolność adaptacji na zewnątrz i niezawodność operacyjna

Wykorzystując wysokowydajną izolację z żywicy lanej o poziomie izolacji 17,5/38/95 kV, zapewniają doskonałą odporność na warunki atmosferyczne i nadają się do bezpośredniego montażu na zewnątrz. Są w stanie wytrzymać silne uderzenia termiczne i elektrodynamiczne spowodowane zwarciami, charakteryzując się wyjątkowo niskim wskaźnikiem awaryjności długoterminowej.

Wyjątkowa zdolność przeciążeniowa w złożonych warunkach pracy

Obsługują ciągłą pracę przy 120% prądu znamionowego (1,2 cala) i mogą pracować przy przeciążeniu prądu znamionowego 130% ~ 150% przez maksymalnie 8 godzin. Doskonała zdolność adaptacji do przeciążenia spełnia wymagania nowoczesnych sieci dystrybucyjnych związane z częstymi wahaniami obciążenia.

Podwójna niezawodność funkcji pomiarowych i zabezpieczających

Dzięki współczynnikowi bezpieczeństwa przyrządu FS=5 i stabilnemu napięciu uzwojenia wtórnego 3kVef zapewniają precyzyjną transmisję sygnału. Spełniają standardy wysokiej dokładności pomiaru energii i wytwarzają niezawodne sygnały wyłączające dla urządzeń zabezpieczających. W pełni zgodne z normami IEC 61869-1 i IEC 61869-4, charakteryzują się szeroką kompatybilnością z globalnymi urządzeniami sieciowymi.

Łatwa instalacja, niskie koszty utrzymania, długa żywotność

Ich kompaktowa, wstępnie skalibrowana konstrukcja nie wymaga skomplikowanego uruchomienia na miejscu i umożliwia instalację na zewnątrz bez dodatkowej ochrony. Obudowa z żywicy lanej zapewnia doskonałą odporność na wilgoć, kurz i działanie zapobiegające starzeniu, nie wymagając prawie żadnej rutynowej konserwacji. Aby zapewnić długoterminową stabilną pracę, zapewniając wysoką praktyczność i opłacalność, wymagane są jedynie regularne kontrole wizualne.
