Izolatory średniego napięcia są niezbędnymi elementami bezpieczeństwa systemów elektroenergetycznych 10–35 kV, zapewniającymi istotne wsparcie mechaniczne i izolację elektryczną pomiędzy przewodami pod napięciem a uziemionymi konstrukcjami. Służąc jako podstawowa infrastruktura izolacyjna sieci dystrybucyjnych, produkty te zapobiegają upływom prądu, zwarciom i uszkodzeniom sprzętu, gwarantując bezpieczną i stabilną pracę linii przesyłowych, podstacji i zewnętrznych urządzeń dystrybucyjnych we wszystkich środowiskach pracy.
Instalowane na słupach podwieszanych prostych i kątowych napowietrznych linii napowietrznych 10-35 kV, izolatory średniego napięcia skutecznie oddzielają przewody od konstrukcji słupów, eliminują upływ prądu i zapewniają stabilną transmisję mocy na duże odległości.
Zastosowane w węzłach odgałęzionych i punktach końcowych sieci dystrybucyjnych średniego napięcia, zapewniają dźwiękową izolację elektryczną pomiędzy różnymi częściami linii. Pozwala to uniknąć zwarć międzyfazowych i wyładowań doziemnych oraz dostosowuje się do złożonych układów okablowania zewnętrznego.
Zastosowane do wsporników szyn zbiorczych i złączy przewodzących wyłączników i rozłączników wewnątrz podstacji, izolatory te utrzymują stabilną izolację podczas przenoszenia przewodów wysokiego napięcia. Oddzielają elementy pod napięciem od uziemionych obiektów podstacji, aby zapewnić bezpieczną pracę wszystkich urządzeń wewnętrznych.
Pełnią rolę podstaw montażowych dla urządzeń montowanych na słupach zewnętrznych, w tym bezpieczników topikowych i ograniczników przepięć w miejskich i wiejskich sieciach dystrybucyjnych. Łącząc w sobie funkcje wsparcia mechanicznego i izolacji elektrycznej, są odporne na trudne warunki zewnętrzne, takie jak wysoka wilgotność i zanieczyszczenia, a także utrzymują stabilną izolację sprzętu i linii energetycznych.
Izolatory średniego napięcia charakteryzują się czterema mocnymi rdzeniami, co czyni je niezbędnymi częściami wszystkich systemów elektroenergetycznych średniego napięcia:
Przyjmując główne materiały izolacyjne z gumy silikonowej, izolatory te mają dużą odporność na przebicie dielektryczne. Mogą skutecznie przeciwdziałać przepięciom systemu, zapobiegać przeskokom izolacji i zapewniać stabilne zasilanie w przypadku przejściowych napięć elektrycznych.

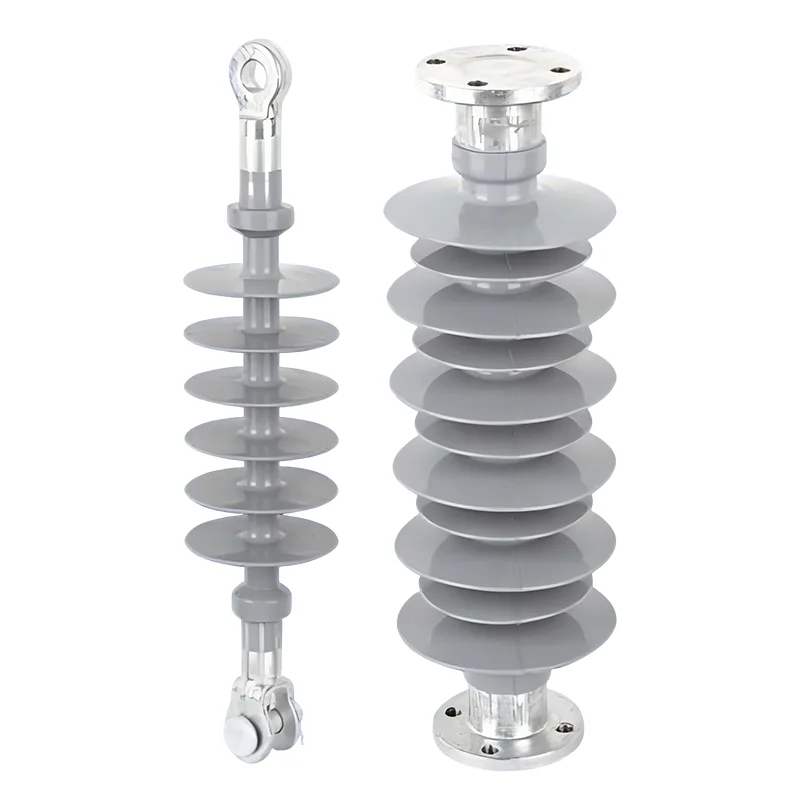

Dostępne w różnych typach, w tym jako izolatory podwieszane, izolatory wsporcze, izolatory z długim prętem i izolatory z ramionami poprzecznymi, spełniają zróżnicowane wymagania instalacyjne dla linii energetycznych, podstacji i obiektów dystrybucyjnych. Standaryzowane konstrukcje umożliwiają elastyczną i wygodną instalację we wszystkich scenariuszach.
Kauczuk silikonowy charakteryzuje się doskonałą odpornością na warunki atmosferyczne, zanieczyszczenia i starzenie, umożliwiając stabilną pracę w ekstremalnych temperaturach, deszczu, śniegu i silnych zanieczyszczeniach. Charakteryzują się również odpowiednią wytrzymałością mechaniczną, aby wytrzymać obciążenia przewodnika i są odporne na wiatr, lód i inne siły zewnętrzne.
Izolatory średniego napięcia, charakteryzujące się prostą i solidną konstrukcją, nie wymagają skomplikowanej codziennej konserwacji, a jedynie regularnych kontroli wzrokowych. Czynniki środowiskowe w niewielkim stopniu wpływają na nie czynniki środowiskowe, co znacznie zmniejsza obciążenie pracą sieci dystrybucyjnej i koszty operacyjne przez cały ich długi okres użytkowania.
|
Kod |
Model |
Oceniono |
Rozciągający |
Struktura |
Izolacyjny |
Min. nominalna |
Pełna fala |
1 minuta mocy |
Szczegóły pakowania |
|||
|
Rozmiar CTN (mm) |
G.W. (kg) |
NW (kg) |
Nie/ |
|||||||||
|
WYA-1 |
FXB-12/70CT |
12 |
70 |
330±15 |
150 |
355 |
105 |
45 |
39*28*27 |
16 |
14.5 |
12 |
|
WYA-2 |
FXB1-15/70CT |
15 |
70 |
380±15 |
195 |
460 |
140 |
65 |
43*28*27 |
17.2 |
16 |
12 |
|
WYA-3 |
FXB1-15/70CE |
15 |
70 |
425±15 |
240 |
510 |
145 |
65 |
50*28*27 |
18 |
16.8 |
12 |
|
WYA-4 |
FXB-21/70CT |
21 |
70 |
300±15 |
140 |
530 |
190 |
92 |
36*28*27 |
16.5 |
15 |
12 |
|
WYA-5 |
FXB1-24/70YB |
24 |
70 |
460±15 |
260 |
650 |
200 |
75 |
52*32*29 |
22 |
21 |
12 |
|
WYA-6 |
FXB1-24/70ST |
24 |
70 |
390±15 |
192 |
650 |
150 |
70 |
43*37*32 |
21 |
19.5 |
12 |
|
WYB-7 |
FXB1-25/70CT |
25 |
70 |
456±15 |
260 |
650 |
200 |
75 |
50*31*29 |
18 |
16.8 |
12 |
|
WYA-8 |
FXB1-24/70CT |
24 |
70 |
455±15 |
260 |
680 |
155 |
70 |
51*31*28 |
19 |
17.8 |
12 |
|
WYA-9 |
FXB3-33/120SB |
33 |
120 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
27 |
25 |
12 |
|
WYA-10 |
FXB1-33/70CT |
33 |
70 |
588±15 |
390 |
950 |
150 |
50 |
62*37*32 |
26 |
24 |
12 |
|
WYA-11 |
FXB1-33/70CT |
33 |
70 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
26.5 |
24.5 |
12 |
|
WYA-12 |
FXB-36/70CT |
36 |
70 |
519±15 |
333 |
820 |
210 |
80 |
56*37*32 |
22 |
20 |
12 |
|
WYA-13 |
FXB1-36/70CT |
36 |
70 |
630±15 |
430 |
1120 |
220 |
85 |
66*37*32 |
29 |
27 |
12 |
|
WYA-14 |
FXB4-36/70SB |
36 |
70 |
640±15 |
440 |
1280 |
230 |
95 |
67*37*32 |
30 |
28 |
12 |
|
Kod |
Model |
Oceniono |
Zgięty |
Struktura |
Izolacyjny |
Min. nominalna |
Pełna fala |
1min mocy |
Szczegóły pakowania |
|||
|
Rozmiar CTN (mm) |
G.W. (kg) |
NW |
Nie/ |
|||||||||
|
WYC-1 |
FZS-15/9 |
15 |
9 |
255 |
190 |
450 |
110 |
45 |
350*280*280 |
26.5 |
25 |
12 |
|
WYC-2 |
FZS-24/3 |
24 |
3 |
288 |
280 |
750 |
150 |
70 |
470*390*330 |
35 |
34 |
20 |
|
WYC-3 |
FZS-24/4 |
24 |
4 |
195 |
187 |
830 |
150 |
70 |
475*200*395 |
34 |
33 |
20 |
|
WYC-4 |
FZSW-24/5 |
24 |
5 |
286 |
210 |
630 |
150 |
70 |
320*320*310 |
20 |
18.5 |
9 |
|
WYC-5 |
FZSW-24/15 |
24 |
15 |
280 |
180 |
660 |
150 |
70 |
305*320*310 |
20 |
18.5 |
9 |
|
WYC-6 |
FZSW-35/10 |
35 |
10 |
400 |
340 |
970 |
210 |
95 |
400*340*350 |
22.5 |
21 |
12 |
|
WYC-7 |
FZSW-36/4 |
36 |
4 |
410 |
320 |
750 |
170 |
70 |
440*320*365 |
27 |
26 |
9 |
|
WYC-8 |
FZS-36/4 |
36 |
4 |
390 |
320 |
750 |
170 |
70 |
410*280*260 |
12.5 |
11.4 |
6 |
|
WYC-9 |
FZSW-36/8 |
36 |
8 |
450 |
411 |
1320 |
200 |
85 |
500*500*300 |
23 |
22 |
6 |
|
WYC-10 |
FZS-36/9 |
36 |
9 |
457 |
370 |
1000 |
200 |
80 |
480*300*260 |
22.5 |
21.3 |
6 |
|
WYC-11 |
FZS3-72/6 |
72 |
6 |
770 |
650 |
1830 |
325 |
140 |
810*410*180 |
38 |
33 |
3 |
|
WYC-12 |
FZS-126/10 |
126 |
10 |
1220 |
1070 |
3180 |
450 |
185 |
1300*360*210 |
60 |
50 |
2 |
