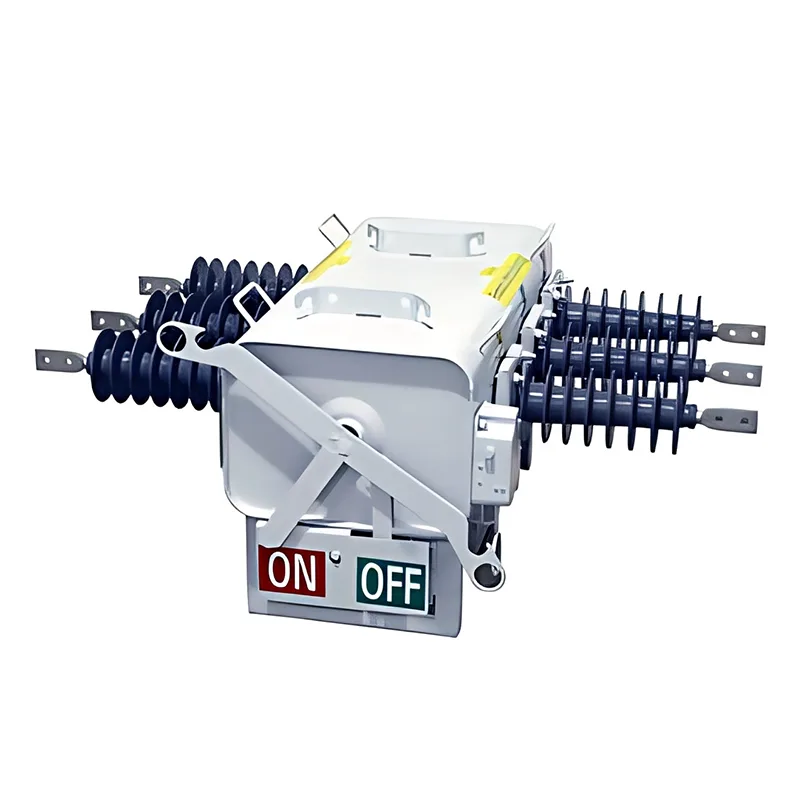

Przełączniki odłączające obciążenie

Rozłączniki średniego napięcia to wszechstronne urządzenia przełączające przeznaczone do sterowania i izolowania obciążeń elektrycznych w systemach dystrybucji energii 10–35 kV. Jako podstawowe komponenty poprawiające elastyczność i niezawodność sieci, urządzenia te umożliwiają bezpieczne przełączanie normalnych prądów obciążenia i zapewniają możliwość tymczasowej izolacji uszkodzeń. Zaprojektowane do zastosowań wewnętrznych i zewnętrznych, rozłączniki obciążenia średniego napięcia stały się preferowanym rozwiązaniem do sekcjonowania linii, ochrony transformatorów i odległych punktów dystrybucyjnych, gdzie pełne wyłączniki byłyby niepotrzebnie skomplikowane i kosztowne.

Kluczowe scenariusze wdrożeń

Podział na sekcje i punkty wiązania w napowietrznych sieciach dystrybucyjnych

Instalowane w punktach podziału i wiązania zewnętrznych napowietrznych linii dystrybucyjnych 10–35 kV, często mogą załączać i wyłączać znamionowe prądy obciążenia. Umożliwia to kontrolę przekroju linii, przenoszenie obciążenia i tymczasową izolację uszkodzonych odcinków, znacznie zwiększając elastyczność operacyjną sieci dystrybucyjnych.

Strony wysokiego napięcia i zaciski linii odgałęzionych stacji transformatorowej

Urządzenia te, montowane po stronie wysokiego napięcia rozdzielczych stacji transformatorowych i na końcach linii odgałęzionych, współpracują z bezpiecznikami. W normalnych warunkach pracy obsługują one operacje przełączania prądu obciążenia, a bezpieczniki szybko usuwają zwarcia, tworząc wydajną kombinację „sterowanie + ochrona”.

Integracja sprzętu montowanego na słupie zewnętrznym

Są kompatybilne z urządzeniami napowietrznymi montowanymi na słupach w miejskich i wiejskich sieciach dystrybucyjnych, w tym z akcesoriami pierścieniowych jednostek głównych i zaciskami urządzeń kompensujących moc bierną. Te rozłączniki średniego napięcia działają niezawodnie w szerokim zakresie temperatur od -40°C do +70°C, dostosowują się do środowisk silnie korozyjnych i można je stosować na wysokościach do 3000 metrów, doskonale sprawdzając się w złożonych warunkach pracy na zewnątrz.

Bezobsługowe stacje dystrybucyjne i odległe lokalizacje

Idealny do bezobsługowych stacji dystrybucyjnych, podstacji skrzynkowych i odległych miejsc dystrybucji. Obsługują zarówno ręczne, jak i automatyczne tryby pracy, realizując normalne przełączanie obciążenia i tymczasowe usuwanie usterek bez ciągłego nadzoru na miejscu, co znacznie obniża koszty eksploatacji i konserwacji.

Wyraźne zalety operacyjne

Rozłączniki średniego napięcia mają cztery podstawowe zalety operacyjne, co czyni je niezbędnym wyposażeniem nowoczesnych systemów dystrybucji energii:

Połączone możliwości sterowania i ochrony

Są w stanie zamykać, przenosić i przerywać znamionowe prądy obciążenia w normalnych warunkach obwodu i charakteryzują się wyjątkową wydajnością częstego przełączania. Chociaż nie są w stanie samodzielnie przerwać całego prądu zwarciowego, mogą współpracować z bezpiecznikami połączonymi szeregowo, aby skutecznie radzić sobie z zwarciami, nadając się do segmentacji linii, linii łączących, obwodów odgałęzionych i innych różnorodnych scenariuszy.

Zoptymalizowana struktura i wysoka efektywność kosztowa

W przeciwieństwie do wyłączników automatycznych, rozłączniki obciążenia średniego napięcia nie wymagają skomplikowanych systemów gaszenia łuku, a jedynie podstawowych konstrukcji tłumiących łuk, charakteryzujących się mniejszymi wymiarami i niższymi kosztami. Zwarta konstrukcja upraszcza ogólny układ urządzeń do dystrybucji energii i zmniejsza inwestycje w projekt, a także zajęcie przestrzeni.

Silna zdolność adaptacji do środowiska i trwała wydajność

W obudowie zastosowano stal nierdzewną 304 pokrytą metodą natryskiwania proszkowego, zapewniającą doskonałą odporność na korozję i stabilną pracę w obszarach silnie korozyjnych. Styki i palce stykowe wykonane są z miedzi T2 ze zintegrowanym pokryciem, aby uniknąć korozji elektrochemicznej. Przełączniki pracują stabilnie na wysokościach do 3000 metrów i w temperaturach od -40°C do +70°C, zapewniając wysoką niezawodność działania na zewnątrz.

Elastyczna obsługa i dłuższa żywotność

Dostępne w wersjach do obsługi ręcznej i automatycznej, można je dostosować do różnorodnych wymagań na miejscu. Dzięki wytrzymałości mechanicznej wynoszącej 6000 operacji wytrzymują bezawaryjne długotrwałe częste przełączanie. Niskie wymagania dotyczące konserwacji rutynowej skutecznie obniżają koszty operacyjne sieci elektroenergetycznych i zmniejszają częstotliwość przerw w dostawie prądu.
