W jaki sposób odłącznik wysokiego napięcia może poprawić bezpieczeństwo i niezawodność nowoczesnych systemów elektroenergetycznych

Odłącznik wysokiego napięciajest kluczowym elementem bezpiecznej izolacji elektrycznej w systemach przesyłowych, dystrybucyjnych, podstacjach i przemysłowych systemach elektroenergetycznych.Huixingdostarcza rozłączniki wysokiego napięcia serii GW4 o klasach napięcia od 40,5 kV do 252 kV, łączące izolację widoczną, solidną izolację, odporność na korozję i elastyczną instalację dla wymagających zastosowań zasilania zewnętrznego.

Odłącznik wysokiego napięcia ma na celu utworzenie wyraźnie widocznej przerwy izolacyjnej po odłączeniu zasilania od obwodu wysokiego napięcia. W przeciwieństwie do wyłącznika automatycznego służy on głównie do izolacji galwanicznej, a nie do przerywania prądu zwarciowego. Dzięki temu jest to niezbędne urządzenie zabezpieczające podczas kontroli sprzętu, konserwacji, operacji przełączania i konfiguracji systemu zasilania.

Seria GW4 firmy Huixing wykorzystuje dwukolumnową poziomą konstrukcję obrotową i obejmuje klasy napięcia 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV i 252 kV. Jego konstrukcja obejmuje elementy przewodzące ze stopu aluminium o wysokiej wytrzymałości, osprzęt odporny na korozję, opcjonalne uziemniki i konstrukcje izolacyjne przeznaczone do pracy w trudnych warunkach zewnętrznych.

Spis treści

1. Co to jest odłącznik wysokiego napięcia?
2. Dlaczego odłącznik wysokiego napięcia jest ważny?
3. Jak działa odłącznik wysokiego napięcia GW4?
4. Gdzie stosuje się odłączniki wysokiego napięcia?
5. Jakie są główne zalety?
6. Jakie parametry techniczne powinni wziąć pod uwagę kupujący?
7. Jak wybrać odpowiedni model?
8. Często zadawane pytania
9. Wniosek

Co to jest odłącznik wysokiego napięcia?

Odłącznik wysokiego napięcia, znany również jako izolator wysokiego napięcia, to mechaniczne urządzenie przełączające stosowane w celu zapewnienia izolacji elektrycznej w obwodach wysokiego napięcia. Jego głównym celem jest oddzielenie części układu elektrycznego od sieci pod napięciem, aby personel konserwacyjny mógł pracować na sprzęcie w odpowiednio ustalonych warunkach bezpieczeństwa.

Jedną z jego najważniejszych cech jest widoczna przerwa izolacyjna powstająca po rozwarciu głównych styków. Ta fizyczna separacja zapewnia proste wskazanie, że odpowiednia sekcja obwodu została odizolowana.

Ważne jest, aby odróżnić rozłącznik od wyłącznika. Wyłącznik automatyczny jest zaprojektowany tak, aby przerywać normalny prąd obciążenia i prąd zwarciowy, podczas gdy odłącznik jest zwykle uruchamiany, gdy obwód został już odłączony od zasilania i ma na celu ustanowienie bezpiecznego punktu izolacji.

• Zapewnia widoczny punkt izolacji elektrycznej.
• Wspomaga bezpieczną konserwację urządzeń wysokiego napięcia.
• Pomaga oddzielić szyny zbiorcze, transformatory, linie i wyłączniki automatyczne.
• Można skonfigurować z uziemnikiem dla dodatkowego bezpieczeństwa.
• Obsługuje układy przełączające w podstacjach i systemach przesyłowych.

Dlaczego odłącznik wysokiego napięcia jest ważny?

Infrastruktura wysokiego napięcia wymaga wielu warstw zabezpieczeń, ponieważ awarie elektryczne, przypadkowe zasilenie i nieprawidłowe przełączanie mogą spowodować poważne uszkodzenie sprzętu i zagrożenie dla personelu. Prawidłowo zaprojektowany odłącznik przyczynia się do tej architektury bezpieczeństwa, ustanawiając niezawodny fizyczny punkt izolacji.

Na przykład w podstacji konserwacja może wymagać oddzielenia transformatora, sekcji szyn zbiorczych, linii przesyłowej lub wyłącznika automatycznego od sieci pod napięciem. Po odłączeniu zasilania od odpowiedniego obwodu i wykonaniu wymaganej sekwencji przełączania, odłącznik może ustanowić niezbędną izolację.

W przypadku systemów zawierających uziemnik, blokada mechaniczna może pomóc w wyegzekwowaniu prawidłowej sekwencji działania pomiędzy głównym odłącznikiem a mechanizmem uziemiającym. Zmniejsza to możliwość niebezpiecznej pracy i pomaga poprawić ogólną dyscyplinę przełączania.

Jak działa odłącznik wysokiego napięcia GW4?

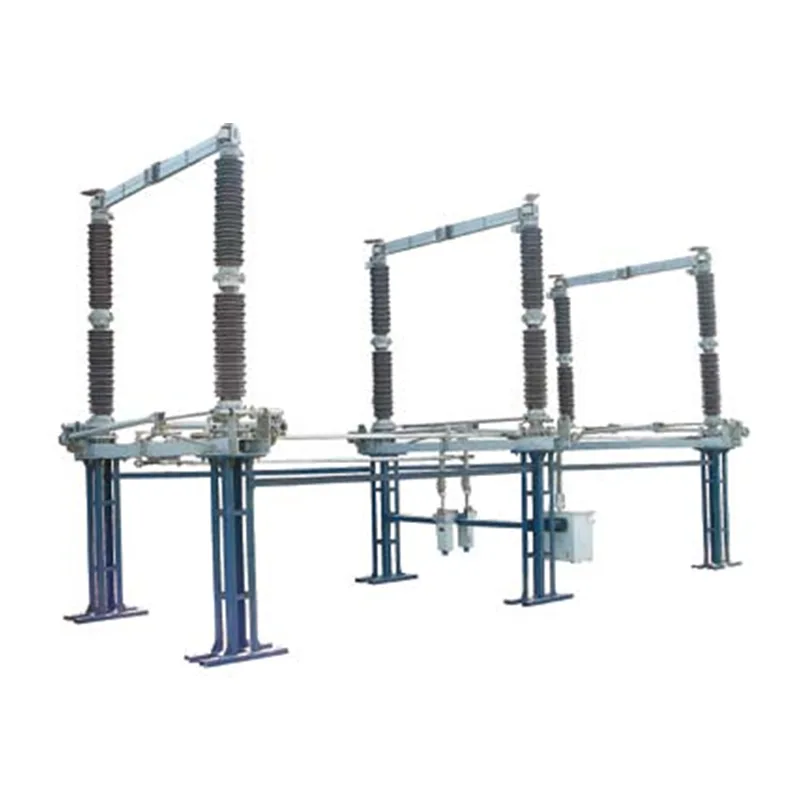

Seria GW4 ma dwukolumnową, poziomą konstrukcję obrotową. Gdy mechanizm działa, elementy przewodzące obracają się, tworząc otwartą odległość izolacyjną. Powstała szczelina zapewnia widoczną separację pomiędzy izolowanym obwodem a stroną pod napięciem.

Pręt przewodzący wykorzystuje profil ze stopu aluminium o wysokiej wytrzymałości, a elastyczne połączenie w oplocie miedzianym pomaga utrzymać niezawodną przewodność elektryczną. W strukturze styku zastosowano sprężyny ze stali nierdzewnej pod ciśnieniem zewnętrznym, aby utrzymać stabilny nacisk styku, a jednocześnie są odporne na korozję.

W przypadku instalacji zewnętrznych odsłonięte elementy metalowe poddaje się cynkowaniu ogniowemu, natomiast elementy przekładni mogą zawierać sworznie i tuleje kompozytowe ze stali nierdzewnej. Te wybory konstrukcyjne są szczególnie cenne, gdy sprzęt jest narażony na deszcz, śnieg, mgłę solną, pył przemysłowy, zmiany temperatury i inne obciążenia środowiskowe.

Wybrane konfiguracje mogą również obejmować pierścienie sortujące i osłony ekranujące. Komponenty te pomagają poprawić dystrybucję pola elektrycznego i zmniejszyć zakłócenia radiowe w wymagających zastosowaniach wysokiego napięcia.

Gdzie stosuje się odłączniki wysokiego napięcia?

Odłącznik wysokiego napięcia można zastosować w szerokiej gamie infrastruktury elektrycznej. Odpowiednia klasa napięcia, prąd znamionowy, poziom izolacji, konfiguracja mechaniczna i projekt środowiskowy zależą od projektu.

Elektrownie i podstacje

W elektrowniach cieplnych, wodnych, słonecznych i innych obiektach wytwarzających energię odłączniki mogą izolować transformatory, wyłączniki, szyny zbiorcze i inne główne urządzenia. W podstacjach mogą wspierać sekcjonowanie szyn zbiorczych i izolację konserwacyjną.

Sieci przesyłowe i dystrybucyjne

Linie przesyłowe wysokiego napięcia wymagają niezawodnego sprzętu izolującego do celów konserwacji i przełączania. W zależności od konfiguracji systemu odłączniki mogą być stosowane także z przekładnikami napięciowymi i ogranicznikami przepięć.

Projekty dotyczące energii odnawialnej

Duże obiekty fotowoltaiczne i wiatrowe wymagają niezawodnego sprzętu przełączającego i izolującego. Konfiguracje 40,5 kV i 72,5 kV mogą być odpowiednie do określonych zastosowań energii odnawialnej, podczas gdy modele o wyższym napięciu mogą obsługiwać połączenia z siecią i infrastrukturę podstacji.

Przemysłowe systemy zasilania

Zakłady metalurgiczne, zakłady chemiczne i inne duże zakłady przemysłowe często obsługują systemy dystrybucji wysokiego napięcia. Solidny odłącznik może zapewnić izolację konserwacyjną sprzętu warsztatowego wysokiego napięcia, zapewniając jednocześnie odporność na wibracje i zanieczyszczone środowisko.

Kolejowe i specjalne systemy wysokiego napięcia

W wyspecjalizowanych instalacjach wysokiego napięcia, w tym w systemach zasilania trakcji kolejowej, można zastosować mechaniczne układy blokujące, które koordynują działanie głównego odłącznika i uziemnika.

Jakie są główne zalety odłącznika wysokiego napięcia?

Dla nabywców oceniających dostawcę odłączników wysokiego napięcia parametry elektryczne stanowią tylko jedną część decyzji. Niezawodność mechaniczna, odporność na warunki środowiskowe, wymagania konserwacyjne i elastyczność konfiguracji mogą mieć równie ważny wpływ na wydajność w całym cyklu życia.

• Szeroki zakres napięcia:Seria GW4 obejmuje klasy napięć od 40,5 kV do 252 kV.
• Niezawodne przenoszenie prądu:Konfiguracje obsługują prądy znamionowe do 6300A.
• Silne właściwości izolacyjne:W całym zakresie dostępnych jest wiele poziomów wytrzymywania częstotliwości sieciowych i udarów piorunowych.
• Trwałość na zewnątrz:Ocynkowane elementy metalowe i odporne na korozję części mechaniczne pomagają wytrzymać trudne warunki atmosferyczne.
• Elastyczna konfiguracja uziemienia:Uziemniki można skonfigurować po obu stronach podstawy, w układzie z pojedynczym lub podwójnym uziemieniem.
• Zmniejszone wymagania konserwacyjne:Modułowe komponenty i konstrukcja mechaniczna zorientowana na konserwację ułatwiają kontrolę i wymianę.
• Możliwość dostosowania do trudnych warunków:Produkt przeznaczony jest do pracy w temperaturach od -40°C do +40°C, przy silnym wietrze do 34 m/s, pokryciu lodem do 10 mm i zastosowaniach na dużych wysokościach do 4000 m.

Jakie parametry techniczne powinni wziąć pod uwagę kupujący?

Dobór techniczny powinien zawsze opierać się na rzeczywistej sieci elektrycznej, warunkach środowiskowych, konfiguracji instalacji i obowiązujących standardach projektowych. Poniższe reprezentatywne specyfikacje ilustrują zakres dostępny w serii GW4.

Inne parametry wyboru obejmują napięcie wytrzymywane częstotliwości sieciowej, napięcie wytrzymywane udaru piorunowego, odległość upływu, odległość izolacji, obciążenie mechaniczne zacisku, wytrzymałość izolatora, konfigurację instalacji i wymagania dotyczące uziemienia.

Jak wybrać odpowiedni model?

Wybór odpowiedniego odłącznika wysokiego napięcia wymaga czegoś więcej niż tylko dopasowania napięcia znamionowego systemu. Profesjonalny przegląd specyfikacji powinien uwzględniać całe środowisko operacyjne i sieć elektryczną.

1. Określ napięcie systemu.Wybierz klasę napięcia odpowiadającą rzeczywistym wymaganiom dotyczącym koordynacji sieci i izolacji.
2. Potwierdź prąd ciągły.Prąd znamionowy musi być wystarczający dla normalnych warunków pracy i przewidywanego obciążenia systemu.
3. Ocenić warunki zwarcia.Sprawdź wymagania dotyczące prądu krótkotrwałego i szczytowego wytrzymywanego w porównaniu z oczekiwanym poziomem zwarcia.
4. Przejrzyj wymagania dotyczące izolacji.Należy wziąć pod uwagę napięcie wytrzymywane o częstotliwości sieciowej, napięcie wytrzymywane impulsu piorunowego, odległość upływu, wysokość nad poziomem morza i poziom zanieczyszczenia.
5. Oceń środowisko instalacji.Temperatura, wiatr, lód, mgła solna, zanieczyszczenia przemysłowe, wysokość nad poziomem morza i warunki sejsmiczne mogą mieć wpływ na odpowiednią konfigurację.
6. Zdefiniuj układ uziemienia.Określ, czy wymagany jest pojedynczy uziemnik, konfiguracja podwójnego uziemienia lub inny układ.
7. Sprawdź wymagania mechaniczne i konserwacyjne.Weź pod uwagę częstotliwość pracy, przestrzeń instalacyjną, dostęp do konserwacji i zgodność z istniejącym układem podstacji.

W przypadku dużych projektów przesyłowych i dystrybucyjnych zaleca się komunikację techniczną z doświadczonym producentem przed sfinalizowaniem specyfikacji sprzętu. Pomaga to zapewnić, że wybrana konfiguracja odpowiada wymaganiom elektrycznym, mechanicznym i środowiskowym systemu.

Często zadawane pytania dotyczące odłączników wysokiego napięcia

Jaki jest główny cel odłącznika wysokiego napięcia?

Głównym celem jest zapewnienie niezawodnej izolacji elektrycznej i widocznej przerwy izolacyjnej w obwodzie wysokiego napięcia po prawidłowym odłączeniu zasilania od obwodu. Wspiera bezpieczne procedury konserwacji i przełączania.

Jaka jest różnica między odłącznikiem a wyłącznikiem automatycznym?

Wyłącznik automatyczny przeznaczony jest do przerywania normalnego prądu obciążenia i prądu zwarciowego, natomiast odłącznik ma przede wszystkim na celu zapewnienie izolacji galwanicznej. Odłącznik nie powinien być zwykle używany jako substytut wyłącznika, gdy wymagane jest przerwanie zwarcia.

Jaki zakres napięcia obejmuje seria Huixing GW4?

Seria GW4 obejmuje klasy napięć od 40,5 kV do 252 kV, w tym konfiguracje 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV i 252 kV.

Czy odłącznik wysokiego napięcia może być wyposażony w uziemnik?

Tak. Seria GW4 może być skonfigurowana z uziemnikami, w tym z uziemieniem pojedynczym i podwójnym. Blokada mechaniczna może również pomóc w kontrolowaniu sekwencji działania.

Czy seria GW4 nadaje się do zastosowań zewnętrznych?

Tak. Konstrukcja jest przeznaczona do zewnętrznych systemów zasilania i zawiera odporne na korozję komponenty mechaniczne oraz odsłonięte części stalowe ocynkowane ogniowo. Określona zdolność środowiskowa obejmuje również temperatury od -40°C do +40°C i silne warunki pogodowe na zewnątrz.

Wniosek: dlaczego warto wybrać odłącznik wysokiego napięcia dla krytycznej infrastruktury elektroenergetycznej?

NiezawodnyOdłącznik wysokiego napięciazapewnia zasadniczą warstwę izolacji elektrycznej dla podstacji, sieci przesyłowych, projektów energii odnawialnej, elektrowni i przemysłowych systemów wysokiego napięcia. Dzięki klasom napięcia od 40,5 kV do 252 kV, solidnej izolacji, konstrukcji odpornej na korozję, elastycznym konfiguracjom uziemienia i wytrzymałości mechanicznej wynoszącej co najmniej 5000 operacji, seria GW4 została zaprojektowana z myślą o wymagających zastosowaniach w systemach zasilania.

Inżynierom projektu, wykonawcom EPC, przedsiębiorstwom użyteczności publicznej i nabywcom sprzętu energetycznego poszukującym niezawodnego producenta i dostawcy w Chinach firma Huixing może zapewnić rozwiązania w zakresie izolacji wysokiego napięcia dostosowane do różnych poziomów napięcia, prądów znamionowych, warunków środowiskowych i wymagań instalacyjnych.Skontaktuj się z namijuż dziś, aby omówić specyfikacje projektu, poprosić o informacje techniczne i znaleźć odpowiednią konfigurację odłącznika wysokiego napięcia dla swojego systemu elektroenergetycznego.
