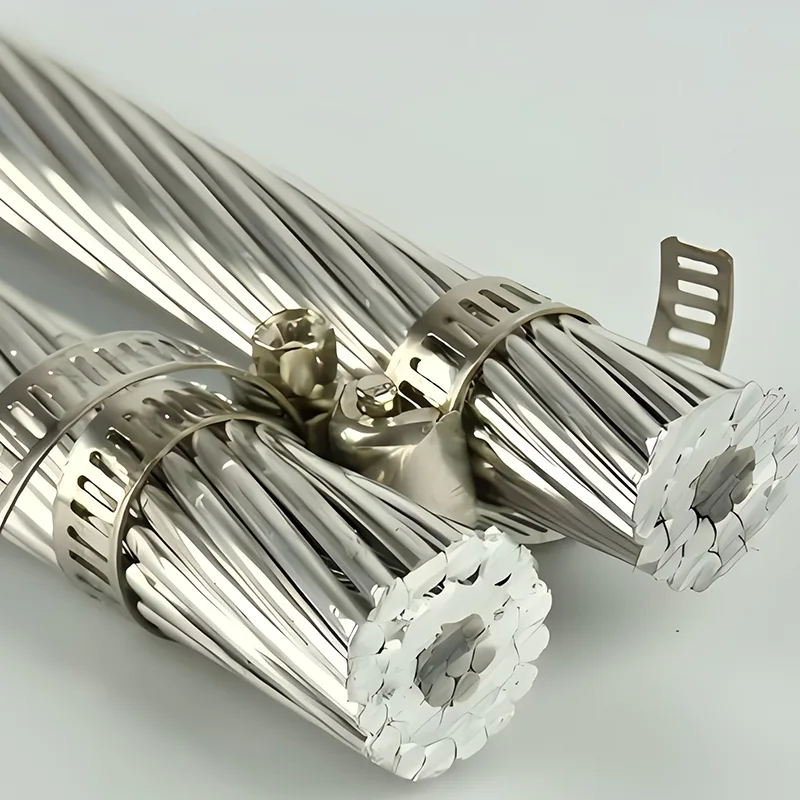

Dyrygent ACSR

Przewód ACSR (drut aluminiowy ze stalowym rdzeniem) jest najczęściej stosowanym przewodnikiem w napowietrznych liniach przesyłowych i dystrybucyjnych wysokiego napięcia na całym świecie. Dzięki skomplikowanej strukturze kompozytowej, w której stal przenosi obciążenia mechaniczne, a aluminium przewodzi prąd, ACSR zapewnia idealną równowagę pomiędzy opłacalną przewodnością aluminium a wytrzymałością konstrukcyjną stali, ustanawiając solidny punkt odniesienia w branży przenoszenia mocy. Jego podstawowe zalety omówiono w oparciu o sześć aspektów zawodowych w następujący sposób.

Znakomita wydajność mechaniczna

Idealny do układania na długich rozpiętościach i odporny na duże obciążenia

Wewnętrzny rdzeń ze stali ocynkowanej przewodu ACSR charakteryzuje się bardzo wysoką wytrzymałością na rozciąganie w zakresie od 1200 MPa do 1960 MPa. Z łatwością wytrzymuje ekstremalne obciążenia mechaniczne, w tym ciężar własny przewodu, silny wiatr, oblodzenie i gromadzenie się śniegu, zapewniając stabilną, długoterminową pracę linii energetycznych.

Jego ekskluzywna stalowa konstrukcja rdzenia zapewnia niski ugięcie. Ponieważ stal ma znacznie niższy współczynnik rozszerzalności cieplnej niż aluminium, ugięcie przewodu pod wpływem nagrzewania prądowego jest o 30–50% mniejsze niż w przypadku przewodników wykonanych w całości z aluminium (AAC), co znacznie poprawia bezpieczeństwo przewodu w warunkach pracy w wysokiej temperaturze.

Dzięki doskonałym właściwościom mechanicznym, bezpieczna rozpiętość montażu ACSR może przekraczać 500 metrów. Skutecznie zmniejsza liczbę wież przesyłowych i koszty infrastruktury, dzięki czemu doskonale nadaje się do wznoszenia dużych rozpiętości w skomplikowanym terenie, takim jak obszary górskie i przeprawy rzeczne.

Doskonała wydajność elektryczna

Przewodnik o wysokiej wydajności do przenoszenia mocy o dużej wydajności

Zewnętrzna warstwa ACSR wykonana jest w 99,5% z aluminium 1350-H19 o wysokiej czystości, o przewodności do około 61% IACS. Realizuje transmisję mocy o niskich stratach, gwarantując jednocześnie wydajne przewodzenie mocy, w pełni spełniając wymagania dotyczące zasilania linii przesyłowych wysokiego i bardzo wysokiego napięcia o dużej przepustowości.

Wielkogabarytowe przewodniki ACSR mogą przewodzić prąd elektryczny o natężeniu przekraczającym 3000 A, co czyni je preferowanym przewodnikiem dla linii elektroenergetycznych do 500 kV. Ponadto jego większa średnica zewnętrzna zwiększa napięcie inicjacji koronowej, zmniejsza straty koronowe i hałas podczas pracy przy wysokim napięciu, a także jeszcze bardziej poprawia wydajność przenoszenia mocy i przyjazność dla środowiska.

Doskonała wydajność kosztowa

Optymalny koszt kompleksowy w całym cyklu życia

Przewodnicy ACSR mają wybitne zalety ekonomiczne. Aluminium stanowi zaledwie jedną czwartą ceny miedzi i jedną trzecią gęstości. Przy tej samej obciążalności prądowej ACSR jest lżejszy i bardziej opłacalny niż przewodniki miedziane, co znacznie obniża początkową inwestycję w projekty inżynieryjne.

Podczas budowy jego lekkość zmniejsza koszty budowy wież, fundamentów i prac dźwigowych. W okresie użytkowania charakteryzuje się prostą konstrukcją i wymaga niewielkiej konserwacji, przynosząc niezwykłe długoterminowe korzyści ekonomiczne. Jego standardowa żywotność przekracza 40 lat, znacznie dłużej niż w przypadku zwykłych przewodów, co dodatkowo zwiększa wszechstronne korzyści ekonomiczne.

Silna zdolność adaptacji do środowiska

Stabilna wydajność w każdych warunkach pogodowych

ACSR posiada wyjątkową odporność na warunki atmosferyczne i właściwości antykorozyjne. Na powierzchni aluminium tworzy się gęsta warstwa tlenku, która skutecznie zapobiega korozji spowodowanej erozją atmosferyczną, kwaśnymi deszczami i przybrzeżną mgłą solną. W stalowym rdzeniu zastosowano wysokiej jakości galwanizację klasy A/B/C, która zapewnia trwałą ochronę przed rdzą. Podwójna konstrukcja zabezpieczająca zapewnia stabilną pracę linii.

Zachowuje stabilną wydajność roboczą w zakresie temperatur od -40°C do +75°C (graniczna temperatura wyżarzania aluminium). Może przystosować się do ekstremalnych warunków, takich jak silne zimno, duże upały i duże wysokości, będąc idealnym wyborem dla obszarów o złożonych warunkach klimatycznych.

Elastyczna struktura i szerokie zastosowanie

Uniwersalny przewodnik mający zastosowanie do wszystkich scenariuszy inżynieryjnych

Stosunek stali do aluminium w przewodach ACSR można elastycznie regulować, aby spełnić zróżnicowane wymagania projektu. Przewodniki o większym współczynniku rdzenia stalowego mają zastosowanie w scenach wymagających dużej wytrzymałości mechanicznej, takich jak skrzyżowania linii o dużej rozpiętości i obszary mocno pokryte lodem; te o wyższej zawartości aluminium nadają się do przesyłu mocy o dużym natężeniu prądu i na duże odległości.

Taka elastyczność strukturalna umożliwia zastosowanie w pełnym scenariuszu. Działa stabilnie na równinach, w górach, na odcinkach przepraw przez rzeki i na obszarach przybrzeżnych, a także w strefach ciężkiego lodu i na dużych wysokościach. Znajduje zastosowanie zarówno w sieciach dystrybucyjnych 10 kV, jak i liniach najwyższego napięcia 500 kV, zdobywając szerokie uznanie jako uniwersalny przewodnik elektroenergetyczny.

Ekologiczne i w pełni nadające się do recyklingu

Preferowany materiał na infrastrukturę zielonej energii

ACSR jest wykonany w 100% z aluminium i stali nadających się do recyklingu, przy zastosowaniu dojrzałych technik recyklingu i ponownego przetwarzania, w pełni zgodnych ze światowymi standardami budownictwa ekologicznego i rozwoju gospodarki o obiegu zamkniętym. Wycofane przewody można w całości poddać recyklingowi i ponownie wykorzystać, nie powodując zanieczyszczenia środowiska, zapewniając solidne wsparcie dla zrównoważonego rozwoju systemów elektroenergetycznych.
