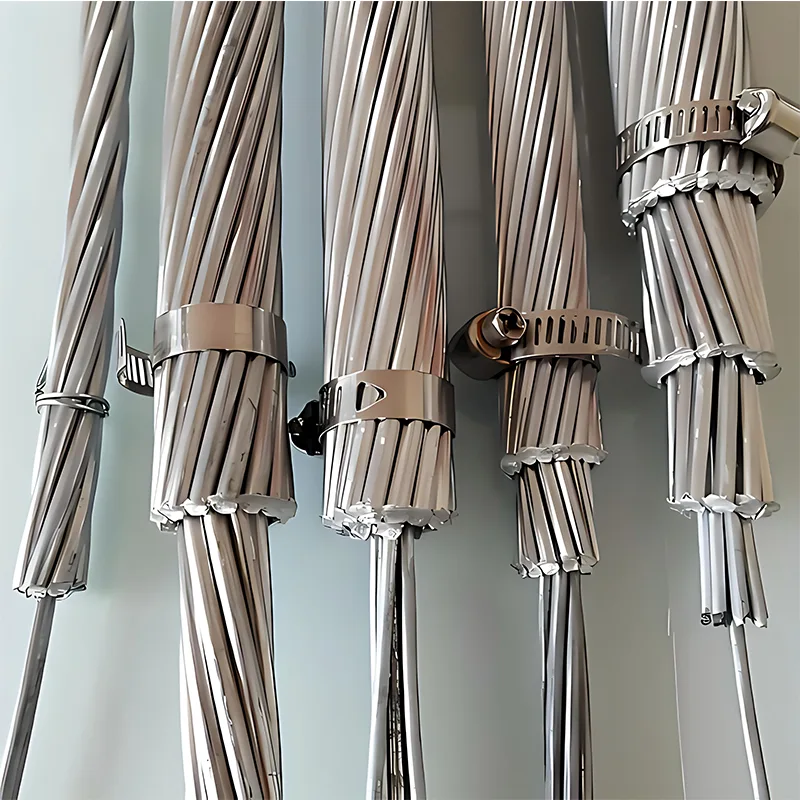

Przewody plecione ze stopu aluminium

Druty plecione ze stopu aluminium są kluczowym wariantem napowietrznym kabli elektroenergetycznych ze stopu aluminium, szeroko stosowanym w napowietrznych liniach elektroenergetycznych o napięciu 1 kV i większym. Są one szeroko stosowane w miejskich i wiejskich sieciach dystrybucyjnych, modernizacjach sieci wiejskich i przesyłzie energii w parkach przemysłowych, z ukierunkowanym zastosowaniem do różnych scenariuszy inżynieryjnych.

Typowe obszary zastosowań

Renowacja miejskiej sieci dystrybucyjnej i rozbudowy przepustowości

Jako napowietrzna konfiguracja kabli ze stopu aluminium, druty skręcane ze stopu aluminium nadają się do obszarów miejskich z wąskimi korytarzami liniowymi. Wspierają zwiększanie przepustowości linii bez konieczności wymiany wież przesyłowych, skutecznie zmniejszając obciążenie wież i obniżając ogólne koszty renowacji. Druty linkowe o średniej wytrzymałości, wykonane w całości ze stopu aluminium, idealnie nadają się do miejskich linii napowietrznych o ograniczonej przestrzeni i konieczności częstej rutynowej konserwacji.

Przesył mocy na duże odległości i o dużej rozpiętości

Lekkie i wytrzymałe na rozciąganie druty plecione ze stopu aluminium dostosowują się do układania napowietrznego na duże odległości w górach, wzgórzach i innych skomplikowanych terenach, zmniejszając trudności w okablowaniu i koszty logistyki. Modele o wysokiej wytrzymałości oferują dwukrotnie większą wytrzymałość na rozciąganie niż przewodniki z czystego aluminium i charakteryzują się niskim ugięciem, dzięki czemu doskonale nadają się do projektów przesyłowych o dużej rozpiętości w rzekach i dolinach.

Specjalne zastosowanie w środowiskach korozyjnych

Nie posiadające rdzenia stalowego, druty plecione ze stopu aluminium zapobiegają bimetalicznej korozji elektrochemicznej. Wyjątkowo dobrze sprawdzają się w strefach przybrzeżnych i wysoce korozyjnych obszarach przemysłowych, zapewniając żywotność o ponad 50% dłuższą niż w przypadku konwencjonalnych przewodów ACSR.

Indywidualna adaptacja do specjalnych scenariuszy

Odporne na wysoką temperaturę przewody plecione ze stopu aluminium pełnią funkcję wysokoprądowych szyn zbiorczych w podstacjach i elektrowniach, zdolnych tymczasowo przenosić dodatkowy prąd w pętli, aby ułatwić naprawy awaryjne i codzienną konserwację. Linki ze stopu aluminium z rdzeniem stalowym równoważą wytrzymałość mechaniczną i przewodność elektryczną, dzięki czemu nadają się do linii napowietrznych o dużych obciążeniach o wysokich wymaganiach dotyczących wytrzymałości konstrukcyjnej. Inne warianty napowietrznych kabli ze stopu aluminium można również zastosować w zelektryfikowanych sieciach kolejowych, przewodach odgromowych w wieżach komunikacyjnych i innych specjalnych scenariuszach przenoszenia mocy.

Podstawowe zalety wydajności

Zalety drutów plecionych ze stopu aluminium są zgodne z nieodłącznymi właściwościami kabli ze stopu aluminium:

Lekka, wysoka wytrzymałość i łatwa instalacja

Ciężar właściwy drutów plecionych ze stopu aluminium wynosi tylko jedną trzecią ciężaru właściwego miedzi. Przy tym samym obciążeniu rozciągającym są one o około 30% lżejsze niż przewody ACSR, co zmniejsza obciążenie transportem i budową. Typy o wysokiej wytrzymałości osiągają 1,8–2 razy większą wytrzymałość na rozciąganie w porównaniu z przewodnikami z czystego aluminium, przy współczynniku wydłużenia do 30% i większej elastyczności niż kable miedziane. Ich minimalny promień zgięcia wynosi zaledwie 7-krotność średnicy przewodu, co znacznie zwiększa wydajność konstrukcji.

Doskonała wydajność elektryczna i oszczędność energii

Druty linkowe ze stopu aluminium zapewniają stabilną przewodność. Przy tym samym obciążeniu niszczącym wyższą przewodność można osiągnąć poprzez zwiększenie pola przekroju poprzecznego przewodu. Konstrukcja pozbawiona rdzenia stalowego eliminuje straty histerezy i straty prądu wirowego, co prowadzi do niższej rezystancji i strat w linii przy tej samej obciążalności prądowej, co pozwala zaoszczędzić znaczne koszty energii elektrycznej w długotrwałej pracy.

Doskonała odporność na korozję i bardzo długa żywotność

Do surowca dodaje się magnez, krzem, pierwiastki ziem rzadkich i inne pierwiastki stopowe, co znacznie zwiększa odporność na korozję i skutecznie zapobiega korozji elektrochemicznej. Ich żywotność sięga 100–120 lat, znacznie dłużej niż 50-letnia żywotność zwykłych przewodów ACSR i znacznie zmniejsza koszty konserwacji w całym cyklu życia.

Wysoka efektywność ekonomiczna i doskonała wydajność kosztowa

Dzięki wystarczającej podaży surowców kable ze stopów aluminium (w tym druty skręcane ze stopu aluminium) kosztują tylko 1/2 do 2/3 ceny kabli miedzianych. Mogą obniżyć inwestycję w projekt o ponad 30%, spełniając jednocześnie równoważne wymagania dotyczące wydajności. Konstrukcja ze stopu aluminium, pozbawiona rdzenia stalowego, upraszcza projektowanie, oszczędza surowce i zmniejsza koszty dopasowania wież i łączników liniowych.

Szeroka kompatybilność i wysokie bezpieczeństwo operacyjne

Dostępne w wersjach wykonanych w całości ze stopów aluminium i stopów aluminium z rdzeniem stalowym, pasują do różnych wymagań dotyczących obciążenia i środowisk pracy. Ich współczynnik rozszerzalności cieplnej jest zbliżony do współczynnika miedzi, co zapewnia dobre dopasowanie do złączy miedziano-aluminiowych i zapobiega ryzyku luźnych połączeń, utrzymując w ten sposób bezpieczną i stabilną transmisję mocy.
