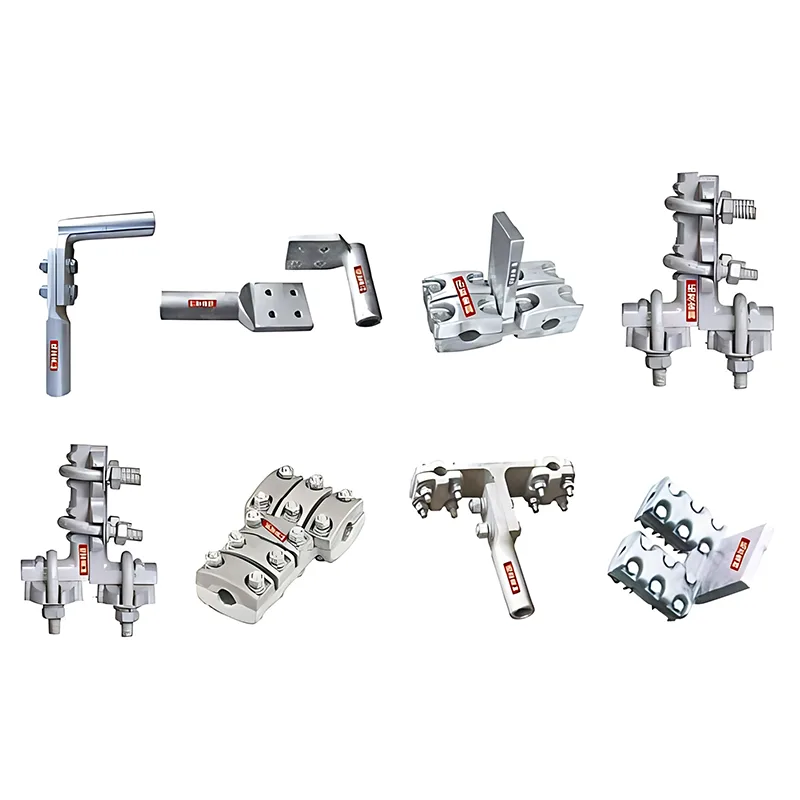

Łącznik T linii przesyłowej

Łączniki trójnikowe linii przesyłowych są niezbędnymi elementami połączeń odgałęźnych dla napowietrznych linii elektroenergetycznych i systemów szyn zbiorczych podstacji. Są szeroko stosowane do manewrowania prądem i rozgałęziania przewodów w projektach przesyłu energii. Dzięki sprawdzonej wydajności w terenie i ustandaryzowanej konstrukcji zapewniają stabilne właściwości mechaniczne i doskonałą przewodność elektryczną w sieciach elektroenergetycznych wysokiego napięcia.

Podstawowe scenariusze zastosowań

Rozgałęzienie szyn zbiorczych linii napowietrznych i podstacji

Te łączniki trójnikowe linii przesyłowych są stosowane głównie w liniach napowietrznych i podstacjach do odłączania obwodów odgałęzionych od głównych szyn zbiorczych w konfiguracji T, zapewniając niezawodne połączenia między głównymi przewodami a liniami odgałęzionymi. Służą jako kluczowe elementy dystrybucji mocy w systemach przesyłowych.

Kompatybilność z wieloma typami przewodów

Dostępne w wersji skręcanej (typ L) i ściskanej (typ Y), aby dopasować się do szerokiego zakresu przekrojów przewodów. W przypadku przewodów o małych przekrojach dostępne są również zaciski równoległe z przyłączami typu U, spełniające różnorodne wymagania dotyczące rozgałęzień.

Zastosowania w systemach zasilania wysokiego napięcia

Odpowiednie do systemów elektroenergetycznych o napięciu 330 kV i wyższym, w pełni spełniają wymagania przyłączeniowe i izolacyjne linii przesyłowych wysokiego napięcia.

Kluczowe zalety

Wysoka niezawodność połączenia

Surowe wymagania techniczne dotyczą siły zaciskania przewodu: siła chwytu nie może być mniejsza niż 10% określonej wytrzymałości przewodu na zerwanie. W przypadku zacisków śrubowych do przewodów o średnicy powyżej 49 mm siła chwytu powinna wynosić nie mniej niż 3%, zapewniając stabilne połączenie mechaniczne.

Doskonała wydajność elektryczna

Ich rezystancja stała nie jest większa niż rezystancja przewodnika o równej długości, a wzrost temperatury pod obciążeniem jest mniejszy niż rezystancja przewodnika. Skutecznie zmniejsza to straty mocy i zapewnia efektywną transmisję prądu.

Silna zdolność adaptacji do wysokiego napięcia

W zastosowaniach przy napięciu 330 kV i wyższym przy napięciu 1,05-krotności maksymalnego napięcia roboczego nie pojawia się widoczna wyładowania koronowe, co spełnia wymagania dotyczące izolacji i stabilności pola elektrycznego w środowiskach wysokiego napięcia.

Wyczyść identyfikację modelu

W modelach stosowane są standardowe kody literowe (T dla połączenia T, Y dla typu ściskanego, L dla typu śrubowego), z liczbami wskazującymi nominalną powierzchnię przekroju poprzecznego odpowiedniego przewodu. Umożliwia to łatwy wybór i szeroką kompatybilność.

Elastyczne metody instalacji

Dostępne są zarówno opcje instalacji śrubowej, jak i kompresyjnej, co pozwala na wybór w oparciu o rozmiar przewodu i warunki w miejscu instalacji. Połączenia typu U można stosować w przypadku przewodów o małych przekrojach, co zmniejsza trudność instalacji.

Jako krytyczne elementy połączeń odgałęzionych linii przesyłowych, ta seria złączek zapewnia stabilną wydajność mechaniczną, doskonałe parametry elektryczne i elastyczną instalację. Jest idealnym rozwiązaniem do rozgałęzień typu T linii napowietrznych i szyn stacyjnych, niezawodnie wspierając bezpieczną i stabilną pracę systemów elektroenergetycznych.
